T1/E1/J1
Renesas
| Device | Type | Description | Transformer Selection Group |
|---|---|---|---|
| IDT82V2041E | LIU | T1 / J1 / E1 Single Short Haul | PART 2 |
| IDT82V2042E | LIU | T1 / J1 / E1 Dual Short Haul | PART 2 |
| IDT82V2044 | LIU | T1 / E1 Quad Short Haul | PART 1 |
| IDT82V2044E | LIU | T1 / J1 / E1 Quad Short Haul | PART 2 |
| IDT82V2048 | LIU | T1 / E1 Octal Short Haul | PART 1 |
| IDT82V2048E | LIU | T1 / J1 / E1 Octal Short Haul | PART 2 |
| IDT82V2048L | AFE | T1 / E1 Octal Analog Front End | PART 1 |
| IDT82V2051E | LIU | E1 Single Short Haul | PART 2 |
| IDT82V2052E | LIU | E1 Dual Short Haul | PART 2 |
| IDT82V2054 | LIU | E1 Quad Short Haul | PART 1 |
| IDT82V2058 | LIU | E1 Octal Short Haul | PART 1 |
| IDT82V2081 | LIU | T1 / J1 / E1 Single Short /Long Haul | PART 2 |
| IDT82V2082 | LIU | T1 / J1 / E1 Dual Short /Long Haul | PART 2 |
| IDT82V2084 | LIU | T1 / J1 / E1 Quad Short /Long Haul | PART 2 |
| IDT82V2088 | LIU | T1 / J1 / E1 Octal Short /Long Haul | PART 2 |
| IDT82P2828 | High Density LIU | T1 / J1 / E1 28 (+1) Short Haul | PART 2 (for Differential mode) PART 1 (for Single Ended mode) |
| IDT82P2821 | High Density LIU | T1 / J1 / E1 21 (+1) Short Haul | PART 2 (for Differential mode) PART 1 (for Single Ended mode) |
| IDT82P2521 | High Density LIU | E1 21 (+1) Short Haul | PART 2 (for Differential mode) PART 1 (for Single Ended mode) |
| IDT82P2816 | High Density LIU | T1 / J1 / E1 16 (+1) Short Haul | PART 2 (for Differential mode) PART 1 (for Single Ended mode) |
| IDT82P2808 | High Density LIU | T1 / J1 / E1 8 (+1) Short Haul | PART 2 (for Differential mode) PART 1 (for Single Ended mode) |
| IDT82P2281 | Transceiver | T1 / J1 / E1 Single Short /Long Haul | PART 2 |
| IDT82P2282 | Transceiver | T1 / J1 / E1 Dual Short /Long Haul | PART 2 |
| IDT82P2284 | Transceiver | T1 / J1 / E1 Quad Short /Long Haul | PART 2 |
| IDT82P2288 | Transceiver | T1 / J1 / E1 Octal Short /Long Haul | PART 2 |
| PART1 | PART2 |
|---|---|
 |  |

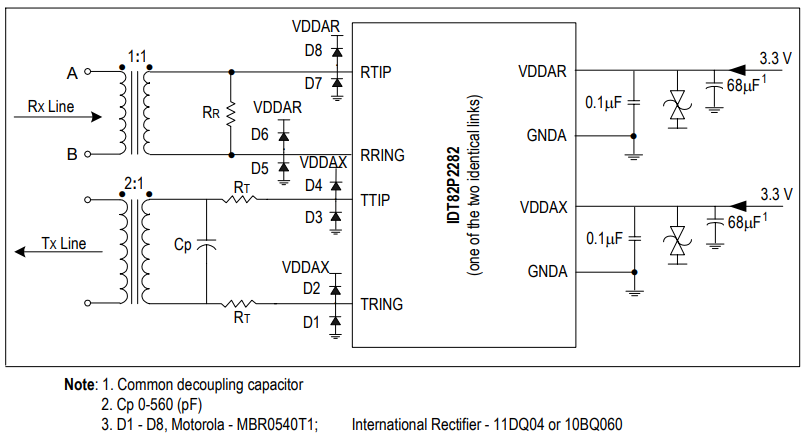

LIU Frontend
| IDT82P2282 |  |
 |  |
 |  |
 |
|
 |  |
||
 | RX PRI:1 |  | TX SEC:2 |
| RX SEC:1 | TX PRI:1 | ||
География\Стандарт
- T1
- E1
- J1
Дальность линии
- Short Haul — короткие линии (до 200 м)
- Long Haul — длинные линии (до 1800 м)
Структурные части
- AFE - Analog Front End
- LIU - Line Interface Unit
- Framer
- Multiplexor
Форматы линейного кодирования:
- AMI
- B8ZS
- HDB3
Основные отличия стандартов T1, E1 и J1, используемых в цифровой телефонии, заключаются в скорости передачи, количестве каналов и географическом распространении.
- Е1 (Европа/Азия)
- обеспечивает 30+2 канала со скоростью 2,048 Мбит/с,
- T1 (США) и J1 (Япония)
- предлагают 24 канала со скоростью 1,544 Мбит/с, различаясь способами формирования потока.
Основные отличия T1, E1, J1:
- География и стандарт:
- E1 (CEPT): Европа, Азия, включая Россию.
- T1 (ANSI): Северная Америка.
- J1 (TTC): Япония.
- Скорость передачи:
- E1: 2,048 Мбит/с.
- T1/J1: 1,544 Мбит/с.
- Структура каналов (тайм-слоты):
- E1: 32 тайм-слота (30 для голоса, 1 для синхронизации, 1 для сигнализации).
- T1/J1: 24 тайм-слота по 64 кбит/с.
- Кодирование звука:
- E1: А-закон (A-law).
- T1/J1: μ-закон (mu-law).
- Линейное кодирование:
- E1: AMI, HDB3.
- T1/J1: AMI, B8ZS.
