NMS-uQ7-IMX8MINI v1 ds-ru

Процессорный модуль NMS-uQ7-IMX8MINI выполнен на основе ARM-процессора производства NXP i.MX8M mini.

Краткое описание возможностей

Основные технические характеристики

Форм-фактор	Qseven
Процессор	Серия: i.MX 8M mini (MIMX8MM6CVTKZAA)
	Ядра: 4 x ARM Cortex A53@ 1.6 ГГц, 1 x ARM Cortex M4@ 400 МГц
	Память для кэша команд L1 / данных: 32 кБ, 32 кБ
	Память для кэша команд L2 / данных: 512 кБ
	Максимальная тактовая частота: 1.6 ГГц
ОЗУ	Двухранговая DDR4 2x 4 Гбита (K4A4G165WE)
Флэш-память	NOR 128 Мбит (MT25QU128ABA1EW7)
Флэш-память	eMMC 8 ГБайт (MTFC8GAKAJCN)
ЭСППЗУ	2 Кбита, доступ по I2C, уникальный идентификатор 48 бит (24AA025)
ИС управления питанием	PMIC (BD71847)
Прочие компоненты	RTC (PCF8523TK)
	WIFI (WF200C)
	Ethernet PHY (KSZ9031)
	мост MIPI® DSI→2LVDS (SN65DSI84)
	мост MIPI® DSI→eDP (SN65DSI86)
	Микрокотроллер (STM32F0)
	Буфер синхронизации PCIe (PI6CDBL401)
	USB 2.0 хаб (USB2514BI)
	CAN контроллер (MCP2515-I/ML)
Интерфейсы	1x PCIe
	1x USB 2.0 OTG
	4x USB 2.0 (USB 2.0 HUB)
	1x Гигабит Ethernet (PHY)
	1x SDIO
	1x UART + 1x отладочный UART
	1x I2C
	1x I2S
	1x SPI
	1x CAN (SPI→CAN)
	2x LVDS (MIPI DSI → LVDS 2 канала)
	1x eDP (MIPI DSI → eDP)
	8x GPIO
Напряжение питания	+5 Вольт
Потребление	TBD
Габаритные размеры	70×40 мм
STEP модель	imx8m_mn_uq7.zip

Структурная схема модуля

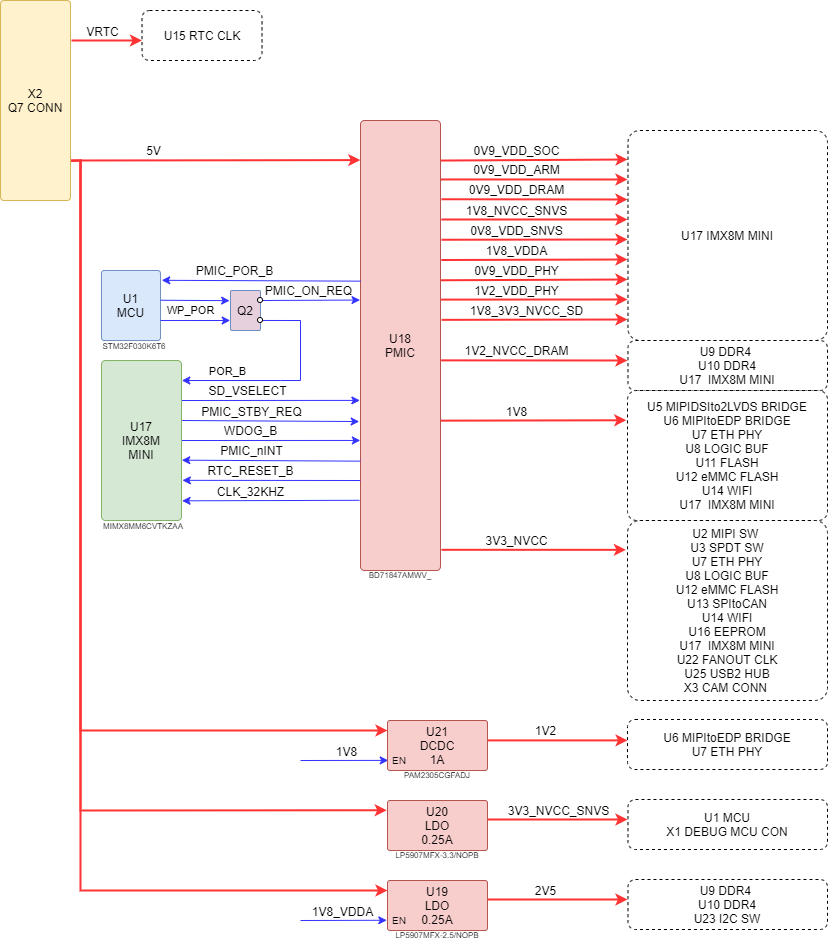

Дерево питания


Механические характеристики

Размер платы : 70 х 40 мм.
Печатная плата состоит из 10 слоев, часть из которых являются заземляющими для подавления помех.

Основные аппаратные компоненты

Расположение компонентов на плате

Вид сверху

Наименование компонентов на плате на верхней стороне

Позиционное обозначение	P/N	Описание
U2	TS3DV642A0RUA_	Двунаправленный MUX/DEMUX 1-в-2
U5	SN65DSI84ZQER	MIPIDSI→2LVDS мост
U6	SN65DSI86ZQER	MIPIDSI→eDP мост
U7	KSZ9031RNXI_	Ethernet PHY
U8	74AVCH2T45GT,115	Двунаправленный буфер
U9	K4A4G165WE-BIRC	Память DDR4
U10	K4A4G165WE-BIRC	Память DDR4
U12	MTFC8GAKAJCN-4M IT_	Память e.MMC
U15	PCF8523TK/1,118	Часы реального времени (RTC)
U16	24AA025E48T-I/OT	Память EEPROM
U17	MIMX8MM6CVTKZAA	Процессор i.MX 8M mini
U18	BD71847AMWV_	ИС управления питанием (PMIC)
U19	LP5907MFX-2.5/NOPB	LDO 5В→2.5В
U20	LP5907MFX-3.3/NOPB	LDO 5В→3.3В

Вид снизу

Наименование компонентов на плате на нижней стороне

Позиционное обозначение	P/N	Описание
U1	STM32F030K6T6	Микроконтроллер
U3	TMUX136(M)RSE_	2:1 SPDT аналоговый переключатель
U11	MT25QU128ABA1EW7-0SIT_	QSPI NOR Flash 128 Мбит
U13	MCP2515-I/ML	CAN контроллер
U14	WF200C	Сетевой сопроцессор (NCP) Wi-Fi
U21	PAM2305CGFADJ	DCDC преобразователь 5В→1.2
U22	PI6CDBL401BZHI_	Буфер синхронизации PCIe
U23	PCA9540BGD,125	Двухканальный мультиплексор I2C шины
U24*	TMUX136(M)RSE_	2:1 SPDT аналоговый переключатель
U25	USB2514BI-AEZG	USB 2.0 хаб
* - отсутствует в данном исполнении

Процессор

На рисунке 6 показаны функциональные модули в процессорной системе i.MX8M mini.


Внешние интерфейсы

WIFI

UART

На плате NMS-uQ7-IMX8MINI доступен один интерфейс UART (UART2).

Сигналы UART разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
UART0_TX	171	выход	3.3	Линия последовательной передачи данных.	U17.E15
UART0_RX	177	вход	3.3 PU 10 кОм	Линия последовательного приема данных.	U17.F15
UART0_RTS#	172	выход	3.3	Сигнал квитирования, запрос на отправку данных.	U17.F18
UART0_CTS#	178	вход	3.3	Сигнал квитирования, разрешение отправки данных.	U17.F19

где PU - подтяжка к питанию, PD -подтяжка к земле.

I2C

На плате NMS-uQ7-IMX8MINI доступно два интерфейса I2C. Эта двухпроводная двунаправленная последовательная шина обеспечивает простой и эффективный метод обмена данными, минимизируя взаимосвязь между устройствами.


Сигналы интерфейса I2C разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
I2C1_SMB_SCL	60	вход/выход	3.3 PU 4.7 кОм	Линия синхронизации SMBus.	U17.E10
I2C1_SMB_SDA	62	вход/выход	3.3 PU 4.7 кОм	Линия передачи данных SMBus.	U17.F10
SMB_ALERT#	64	вход/выход	3.3	Сигнал оповещение SMBus.	Не используется.
I2C0_SCL	66	вход/выход	3.3 PU 4.7 кОм	Тактовый сигнал I2C.	U17.D10
I2C0_SDA	68	вход/выход	3.3 PU 4.7 кОм	Шина данных I2C.	U17.D9

где PU - подтяжка к питанию, PD -подтяжка к земле.

SPI

На плате NMS-uQ7-IMX8MINI реализован один интерфейс SPI (может работать как в режиме ведущего, так и в режиме ведомого) .


Сигналы интерфейса SPI разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SPI_MOSI	199	выход	3.3	Выход ведущего, вход ведомого (модуль QSeven → материнская плата).	U17.B7
SPI_MISO	201	вход	3.3	Вход ведущего, выход ведомого. (материнская плата → модуль QSeven).	U17.A7
SPI_SCK	203	выход	3.3	Последовательный тактовый сигнал SPI.	U17.D6
SPI_CS0#	200	выход	3.3	Первичный выбор ведомого устройства на шине SPI.	U17.B6
SPI_CS1#	202	выход	3.3	Вторичный выбор ведомого устройства на шине SPI.	Не используется.

CAN

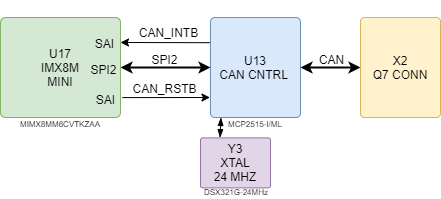

На плате NMS-uQ7-IMX8MINI доступен один CAN интерфейс.


Сигналы интерфейса CAN разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
CAN0_TX	129	выход	3.3	Передача данных по шине CAN, канал 0.	U13.19
CAN0_RX	130	вход	3.3	Прием данных по шине CAN, канал 0.	U13.20

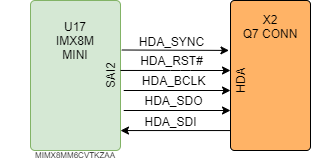

Аудио AC97 (SAI)

На плате NMS-uQ7-IMX8MINI доступен один полнодуплексный последовательный аудио интерфейс с синхронизацией кадров.


Сигналы аудио интерфейса разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
HDA_SYNC	59	выход	3.3	Синхронизация шины HDA.	U17.AD23
HDA_RST#	61	выход	3.3	Сброс кодека.	U17.AD19
HDA_BCLK	63	выход	3.3	Битовый тактовый сигнал HDA.	U17.AD22
HDA_SDO	67	выход	3.3	Выходной сигнал данных HDA.	U17.AC22
HDA_SDI	65	вход	3.3	Входной сигнал данных HDA.	U17.AC24

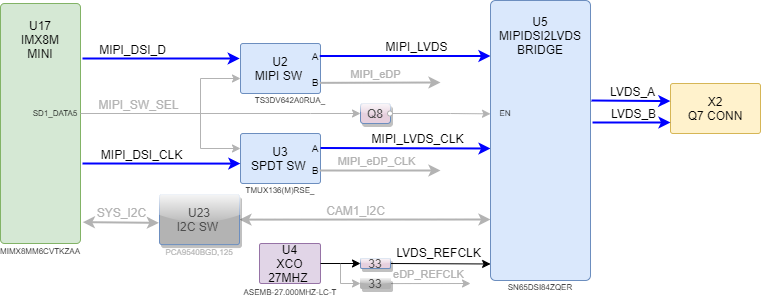

LVDS (MIPI DSI -> LVDS)

На плате NMS-uQ7-IMX8MINI доступно два канала LVDS. С помощью моста MIPIDSI→2LVDS происходит декодировка пакетов MIPI DSI и преобразование потока отформатированных видеоданных в LVDS.


Сигналы интерфейса LVDS разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
LVDS_A0+	99	выход		Основной канал LVDS #0, дифференциальная пара.	U5.C8
LVDS_A0-	101	выход		Основной канал LVDS #0, дифференциальная пара.	U5.C9
LVDS_A1+	103	выход		Основной канал LVDS #1, дифференциальная пара.	U5.D8
LVDS_A1-	105	выход		Основной канал LVDS #1, дифференциальная пара.	U5.D9
LVDS_A2+	107	выход		Основной канал LVDS #2, дифференциальная пара.	U5.E8
LVDS_A2-	109	выход		Основной канал LVDS #2, дифференциальная пара.	U5.E9
LVDS_A3+	113	выход		Основной канал LVDS #3, дифференциальная пара.	U5.G8
LVDS_A3-	115	выход		Основной канал LVDS #3, дифференциальная пара.	U5.G9
LVDS_A_CLK+	119	выход		Основной канал LVDS, тактирование, дифференциальная пара.	U5.F8
LVDS_A_CLK-	121	выход		Основной канал LVDS, тактирование, дифференциальная пара.	U5.F9
LVDS_B0+	100	выход		Вторичный канал LVDS #0, дифференциальная пара.	U5.B3
LVDS_B0-	102	выход		Вторичный канал LVDS #0, дифференциальная пара.	U5.A3
LVDS_B1+	104	выход		Вторичный канал LVDS #1, дифференциальная пара.	U5.B4
LVDS_B1-	106	выход		Вторичный канал LVDS #1, дифференциальная пара.	U5.A4
LVDS_B2+	108	выход		Вторичный канал LVDS #2, дифференциальная пара.	U5.B5
LVDS_B2-	110	выход		Вторичный канал LVDS #2, дифференциальная пара.	U5.A5
LVDS_B3+	114	выход		Вторичный канал LVDS #3, дифференциальная пара.	U5.B7
LVDS_B3-	116	выход		Вторичный канал LVDS #3, дифференциальная пара.	U5.A7
LVDS_B_CLK+	120	выход		Вторичный канал LVDS, тактирование, дифференциальная пара.	U5.B6
LVDS_B_CLK-	122	выход		Вторичный канал LVDS, тактирование, дифференциальная пара.	U5.A6
LVDS_PPEN	111	выход	3.3	Сигнал включения питания панели. Может использоваться для включения/выключения подключенного дисплея LVDS.	U17.AB15
LVDS_BLEN	112	выход	3.3 PU 10 кОм	Сигнал включения подсветки панели. Может использоваться для включения/выключения подсветки подключенного дисплея LVDS.	U17.AD18
LVDS_BLT_CTRL/ GP_PWM_OUT0	123	выход	3.3	Этот сигнал можно использовать для регулировки яркости подсветки панели на дисплеях, поддерживающих правила широтно-импульсной модуляции (ШИМ). Если управление яркостью подсветки через ШИМ не требуется, этот сигнал можно использовать в качестве выхода ШИМ общего назначения.	U17.AG9
LVDS_BLC_DAT	126	вход/выход	3.3	Управляющий сигнал данных для внешней микросхемы SSC.	U17.AD13
LVDS_BLC_CLK	128	вход/выход	3.3 PU 10 кОм	Управляющий тактовый сигнал для внешней SSC.	U17.AC13
LVDS_DID_DAT	125	вход/выход	3.3 PU 1 кОм	DisplayID DDC используемая для обнаружения плоских панелей LVDS. Если основная функциональность не используется, ее можно использовать как линию данных шины I2C общего назначения (GP2_I2C_DAT).	U17.E13
LVDS_DID_CLK	127	вход/выход	3.3 PU 1 кОм	Линия тактирования для обнаружения плоских панелей LVDS. Если основная функциональность не используется, ее можно использовать как линию данных шины I2C общего назначения (GP2_I2C_CLK)	U17.D13

где PU - подтяжка к питанию, PD -подтяжка к земле.

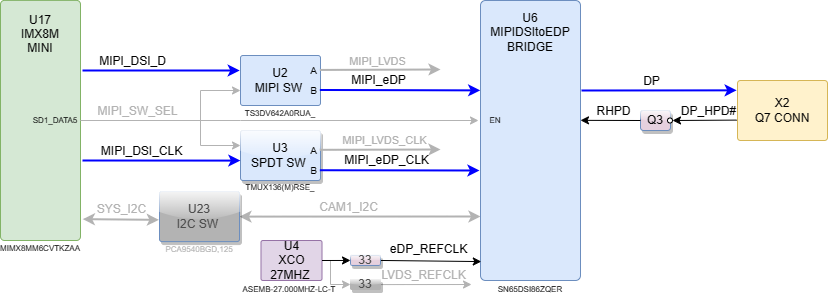

eDP (MIPI DSI -> eDP)

На плате NMS-uQ7-IMX8MINI доступен один канал eDP.


Сигналы DP интерфейса разъема Q7

Имя вывода	Номер вывода	Тип вывода	Функциональное назначение	Подключение
DP_LANE3+	131	выход	DP порт #3, дифференциальная пара.	U6.B8
DP_LANE3-	133	выход	DP порт #3, дифференциальная пара.	U6.B9
DP_LANE2+	143	выход	DP порт #2, дифференциальная пара.	U6.F8
DP_LANE2-	145	выход	DP порт #2, дифференциальная пара.	U6.F9
DP_LANE1+	137	выход	DP порт #1, дифференциальная пара.	U6.E8
DP_LANE1-	139	выход	DP порт #1, дифференциальная пара.	U6.E9
DP_LANE0+	149	выход	DP порт #0, дифференциальная пара.	U6.C8
DP_LANE0-	151	выход	DP порт #0, дифференциальная пара.	U6.C9
DP_AUX+	138	вход/выход	DP вспомогательный канал используется для настройки и управления, дифференциальная пара.	U6.H8
DP_AUX+	140	вход/выход		U6.H9
DP_HPD#	154	вход	DP сигнал обнаружения горячей замены (Hot Plug Detect)	U6.J8

где PU - подтяжка к питанию, PD -подтяжка к земле.

LPC и GPIO

На плате NMS-uQ7-IMX8MINI доступно восемь сигналов, которые можно использовать для реализации интерфейса LPC или в качестве входов/выходов общего назначения (GPIO).

Когда выводы Q7 модуля сконфигурированы для использования интерфейса LPC, будут доступны следующие сигналы:

Сигналы LPC/GPIO разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение 1	Функциональное назначение 2	Подключение
LPC_AD[0÷3]	185-188	вход/выход	3.3	Шина данных LPC.	Входы/выходы общего назначения GPIO0-GPIO3	U17.AC6 U17.AG8 U17.AG7 U17.AF6
LPC_CLK	189	выход	3.3	Входной тактовый сигнал LPC.	Вход/выход общего назначения GPIO4	U17.AF7
LPC_FRAME#	190	выход	3.3	Frame индикатор LPC. Этот сигнал используется для оповещения о начале нового цикла передачи или об окончании существующих циклов из-за условия прерывания или истечения времени ожидания.	Вход/выход общего назначения GPIO5	U17.AC13
LPC_LDRQ#	192	вход	3.3	DMA запрос LPC. Этот сигнал используется только периферийными устройствами, требующими прямого доступа к памяти или управления шиной.	Вход/выход общего назначения GPIO7	U17.AG6
SERIRQ	191	вход/выход	3.3	Запрос SerIRQ LPC. Этот сигнал используется только периферийными устройствами, требующими поддержки прерывания.	Вход/выход общего назначения GPIO6.	U17.AD6

Когда выводы модуля Q7 сконфигурированы как GPIO, все предыдущие сигналы недоступны, и соответствующие контакты на разъеме Qseven являются двунаправленными входами/выходами общего назначения с электрическим уровнем +3.3 В.

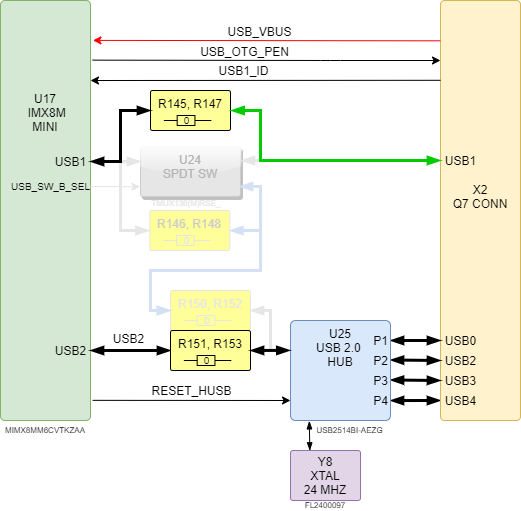

USB

На плате NMS-uQ7-IMX8MINI доступно пять интерфейсов USB:

1х USB 2.0 OTG (порт 1);
4х USB 2.0 (USB 2.0 HUB).


USB сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
USB_P0+	96	вход/выход		USB порт #0, дифференциальная пара.	U25.2
USB_P0-	94	вход/выход		USB порт #0, дифференциальная пара.	U25.1
USB_P1+	95	вход/выход		USB порт #1, дифференциальная пара.	U24.8, U17.B22
USB_P1-	93	вход/выход		USB порт #1, дифференциальная пара.	U24.7, U17.A22
USB_P2+	90	вход/выход		USB порт #2, дифференциальная пара.	U25.4
USB_P2-	88	вход/выход		USB порт #2, дифференциальная пара.	U25.3
USB_P3+	89	вход/выход		USB порт #3, дифференциальная пара.	U25.7
USB_P3-	87	вход/выход		USB порт #3, дифференциальная пара.	U25.6
USB_P4+/USB_SSRX2+	84	вход/выход		USB SuperSpeed порт #2, дифференциальная пара, прием.	U25.9
USB_P4-/USB_SSRX2-	82	вход/выход		USB SuperSpeed порт #2, дифференциальная пара, прием.	U25.8
USB_P5+/USB_SSTX2+	83	выход		USB SuperSpeed порт #2, дифференциальная пара, передача.	Не используется.
USB_P5-/USB_SSTX2-	81	выход		USB SuperSpeed порт #2, дифференциальная пара, передача.	Не используется.
USB_P6+/USB_SSRX0+	78	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, прием.	Не используется.
USB_P6-/USB_SSRX0-	76	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, прием.	Не используется.
USB_P7+/USB_SSTX0+	77	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, передача.	Не используется.
USB_P7-/USB_SSTX0-	75	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, передача.	Не используется.
USB_SSRX1+	132	вход		USB SuperSpeed порт #1, дифференциальная пара, прием.	Не используется.
USB_SSRX1-	134	вход		USB SuperSpeed порт #1, дифференциальная пара, прием.	Не используется.
USB_SSTX1+	144	выход		USB SuperSpeed порт #1, дифференциальная пара, передача.	Не используется.
USB_SSTX1-	146	выход		USB SuperSpeed порт #1, дифференциальная пара, передача.	Не используется.
USB_0_1_OC#	86	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#0 и #1.	U17.AD10
USB_2_3_OC#	85	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#2 и #3.	U17.AC10
USB_4_5_OC#	80	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#4 и #5.	U17.AB10
USB_6_7_OC#	79	вход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#6 и #7.	U17.AD9
USB_VBUS	91	вход	3.3	Входное питание, режим USB-клиента	U17.F22
USB_ID	92	вход	3.3	USB ID.	U17.D22
USB_OTG_PEN	56	выход	3.3	Включение питания для порта USB #1.	U17.AC19

где PU - подтяжка к питанию, PD -подтяжка к земле.

PCIe

На плате NMS-uQ7-IMX8MINI доступен один канал PCIe.

PCIe сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
PCIE0_TX+	179	выход		Линия PCI Express #0, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U17.B20
PCIE0_TX-	181	выход			U17.A20
PCIE0_RX+	180	вход		Линия PCI Express #0, дифференциальная пара, прием.	U17.B19
PCIE0_RX-	182	вход		Линия PCI Express #0, дифференциальная пара, прием.	U17.A19
PCIE1_TX+	173	выход		Линия PCI Express #1, дифференциальная пара, передача.	Не используется.
PCIE1_TX-	175	выход		Линия PCI Express #1, дифференциальная пара, передача.	Не используется.
PCIE1_RX+	174	вход		Линия PCI Express #1, дифференциальная пара, прием.	Не используется.
PCIE1_RX-	176	вход		Линия PCI Express #1, дифференциальная пара, прием.	Не используется.
PCIE2_TX+	167	выход		Линия PCI Express #2, дифференциальная пара, передача.	Не используется.
PCIE2_TX-	169	выход		Линия PCI Express #2, дифференциальная пара, передача.	Не используется.
PCIE2_RX+	168	вход		Линия PCI Express #2, дифференциальная пара, прием.	Не используется.
PCIE2_RX-	170	вход		Линия PCI Express #2, дифференциальная пара, прием.	Не используется.
PCIE3_TX+	161	выход		Линия PCI Express #3, дифференциальная пара, передача.	Не используется.
PCIE3_TX-	163	выход		Линия PCI Express #3, дифференциальная пара, передача.	Не используется.
PCIE3_RX+	162	вход		Линия PCI Express #3, дифференциальная пара, прием.	Не используется.
PCIE3_RX-	164	вход		Линия PCI Express #3, дифференциальная пара, прием.	Не используется.
PCIE_CLK_REF+	155	вход		Опорный тактовый сигнал PCI Express для линий с 0 по 3, дифференциальная пара.	U22.22 через 0 Ом (R139)
PCIE_CLK_REF-	157	вход			U22.23 через 0 Ом (R140)
PCIE_WAKE#	156	вход	3.3 PU 10 кОм	Сигнал пробуждения системы модуля QSeven.	U17.AF10
PCIE_RST#	158	выход	3.3	Сигнал сброса для устройств на материнской плате.	U17.AD15

где PU - подтяжка к питанию, PD -подтяжка к земле.

Gigabit Ethernet

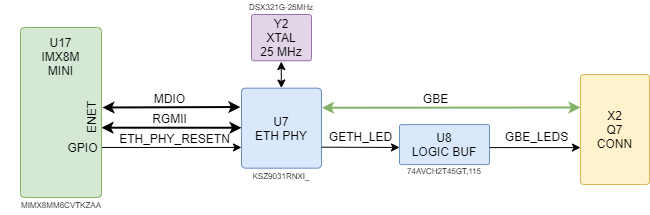

На плате NMS-uQ7-IMX8MINI доступен один канал Гигабит Ethernet.


Сигналы Гигабит Ethernet разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
GBE_MDI0+	12	вход/выход		Дифференциальная пара ввода/вывода #0. Эта пара сигналов используется для всех режимов.	U7.2
GBE_MDI0-	10	вход/выход			U7.3
GBE_MDI1+	11	вход/выход		Дифференциальная пара ввода/вывода #1. Эта пара сигналов используется для всех режимов.	U7.5
GBE_MDI1-	9	вход/выход			U7.6
GBE_MDI2+	6	вход/выход		Дифференциальная пара ввода/вывода #2. Эта пара сигналов используется только для режима 1000 Мбит/с (Гигабит Ethernet).	U7.7
GBE_MDI2-	4	вход/выход			U7.8
GBE_MDI3+	5	вход/выход		Дифференциальная пара ввода/вывода #3. Эта пара сигналов используется только для режима 1000 Мбит/с (Гигабит Ethernet).	U7.10
GBE_MDI3-	3	вход/выход			U7.11
GBE_ACT#	14	выход	3.3	Индикатор активности контроллера Ethernet.	U8.7
GBE_LINK#	13	выход	3.3	Индикатор соединения контроллера Ethernet.	U8.6 (через резистор 0 Ом)
GBE_LINK100#	7	выход	3.3	Индикатор соединения контроллера Ethernet 100 Мбит/с.	3V3_NVCC
GBE_LINK1000#	8	выход	3.3	Индикатор соединения контроллера Ethernet 1 Гбит/с.	U8.6 (через резистор 0 Ом)
GBE_CTREF	15	выход		Опорное напряжение для центрального отвода трансформатора канала 0 .	Не используется.

SDIO

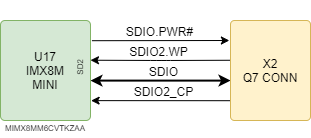

На плате NMS-uQ7-IMX8MINI доступен один интерфейс SDIO.

Сигналы интерфейса SDIO разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SDIO_CD#	43	вход/выход	3.3 PU 10 кОм	Сигнал обнаружения карты, который сигнализирует о наличии карты SDIO.	U17.AA26
SDIO_CLK	42	выход	3.3	Тактовый сигнал.	U17.W23
SDIO_CMD	45	Вход/выход	3.3	Команда/Ответ. Этот сигнал используется для инициализации карты и для передачи команд.	U17.W24
SDIO_LED	44	выход	3.3	Выходной сигнал LED.	Не используется.
SDIO_WP	46	вход/выход	3.3	Защита от записи.	U17.AA27
SDIO_PWR#	47	выход	3.3	Включение питания (используется для управления светодиодом при передаче данных по шине).	U17.AB26
SDIO_DAT[0÷7]	48-51	вход/выход	3.3	Шина данных SDIO. Сигнал SDIO_DAT0 используется для всех режимов связи. Сигналы SDIO_DAT[1 ÷ 3] требуются для 4-битных режимов связи SDIO.SDIO_DAT[4÷7] не используется.	SDIO_DAT[0÷3]: U17.AB24 U17.AB23 U17.V23 U17.V24

MIPI CSI2

На плате NMS-uQ7-IMX8MINI доступен один интерфейс MIPI CSI, который обеспечивает передачу данных изображения непосредственно от модуля камеры или сенсора на процессор.


Сигналы MIPI CSI интерфейса разъема X3

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
CAM_PWR	1		3.3	Питание
CAM_PWR	2		3.3	Питание
CAM0_CSI_D0+	3	выход		Линия CSI #0 канал 0	U17.B14
CAM0_CSI_D0-	4	выход		Линия CSI #0 канал 0	U17.A14
GND	5			Питание
CAM0_CSI_D1+	6	выход		Линия CSI #1 канал 0	U17.B15
CAM0_CSI_D1-	7	выход		Линия CSI #1 канал 0	U17.A17
GND	8			Питание
CAM0_CSI_D2+	9	выход		Линия CSI #2 канал 0	U17.B17
CAM0_CSI_D2-	10	выход		Линия CSI #2 канал 0	U17.A17
CAM0_RST#	11	вход	1.8	Сигнал сброса канал 0	U17.AF12
CAM0_CSI_D3+	12	выход		Линия CSI #3 канал 0	U17.B18
CAM0_CSI_D3-	13	выход		Линия CSI #3 канал 0	U17.A18
GND	14			Питание
CAM0_CSI_CLK+	15	выход		Тактирование канал 0	U17.B16
CAM0_CSI_CLK-	16	выход		Тактирование канал 0	U17.A16
GND	17			Питание
CAM0_I2C_CLK	18	вход	1.8 PU 2.2 кОм	Тактовый сигнал I2C канал 0.	U23.5
CAM0_I2C_DAT	19	вход/выход	1.8 PU 2.2 кОм	Шина данных I2C канал 0.	U23.4
CAM0_ENA#	20	вход	1.8	Сигнал разрешения канал 0	U17.AF14
MCLK	21	вход		Синхронизация камеры, программируемая частота	U17.AC9
CAM1_ENA#	22	вход	1.8	Сигнал разрешения канал 1	Не используется.
CAM1_I2C_CLK	23	выход	1.8	Тактовый сигнал I2C канал 1.	Не используется.
CAM1_I2C_DAT	24	выход	1.8	Шина данных I2C канал 1.	Не используется.
GND	25			Питание
CAM1_CSI_CLK+	26	выход		Тактирование канал 1	Не используется.
CAM1_CSI_CLK-	27	выход		Тактирование канал 1	Не используется.
GND	28			Питание
CAM1_CSI_D0+	29	выход		Линия CSI #0 канал 1	Не используется.
CAM1_CSI_D0-	30	выход		Линия CSI #0 канал 1	Не используется.
CAM1_RST#	31	вход	1.8	Сигнал сброса канал 1	Не используется.
CAM1_CSI_D1+	32	выход		Линия CSI #1 канал 1	Не используется.
CAM1_CSI_D1-	33	выход		Линия CSI #1 канал 1	Не используется.
GND	34			Питание
CAM0_GPIO	35	вход/выход	1.8	Сигнал общего назначения канал 0	U17.AF11
CAM1_GPIO	36	вход/выход	1.8	Сигнал общего назначения канал 1	Не используется.

Внутренние и отладочные интерфейсы

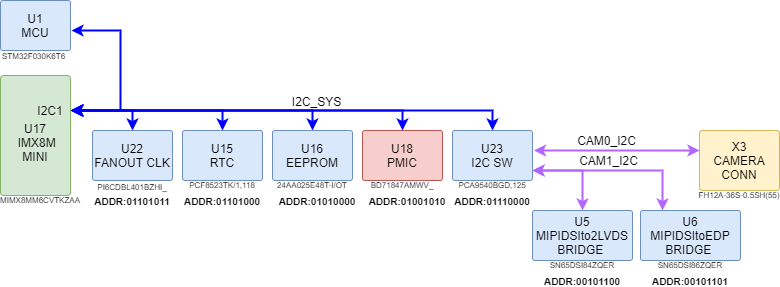

I2C

На плате NMS-uQ7-IMX8MINI доступен один интерфейс I2C для взаимосвязи процессора и периферийных устройств на плате.


Сопоставление адресов I2C

Устройство	Адрес
Буфер синхронизации PCIe	0x1101011
Часы реального времени (RTC)	0x1101000
ЭСППЗУ (EEPROM)	0x1010000
ИС управления питанием (PMIC)	0x1001010
Двухканальный мультиплексор I2C шины	0x1110000
MIPIDSI→2LVDS мост	0x0101100
MIPIDSI→eDP мост	0x0101101

Сигналы интерфейса I2C процессора imx8m

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение
I2C1_CLK	E9	вход/выход	3.3 PU 4.7 кОм	Тактовый сигнал I2C.
I2C1_SDA	F9	вход/выход	3.3 PU 4.7 кОм	Шина данных I2C.

где PU - подтяжка к питанию, PD -подтяжка к земле.

Отладочный UART

На плате NMS-uQ7-IMX8MINI доступен один отладочный интерфейс UART (UART1).


Сигналы отладочного UART разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
UART_DEBUG_TX	209	выход	3.3	Линия последовательной передачи данных UART_TX для отладки.	U17.E14
UART_DEBUG_RX	208	вход	3.3 PU 10 кОм	Линия последовательного приема данных UART_RX для отладки.	U17.F13

где PU - подтяжка к питанию, PD -подтяжка к земле.

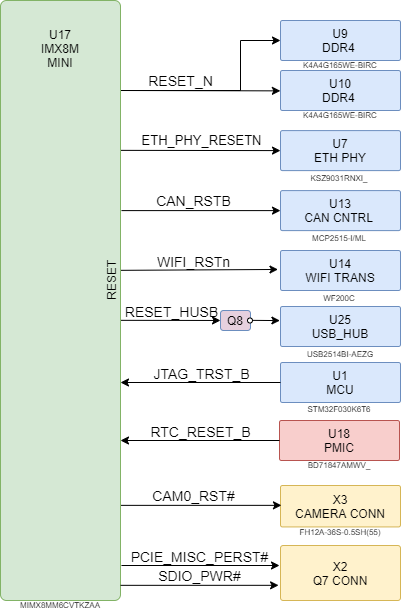

RESET

Сигналы сброса от процессора imx8m mini

Имя вывода	Номер вывода	Стандартное напряжение(В)	Название цепи	Подключение
GPIO1_IO15	AB9	1.8	ETH_PHY_RESETN	U7.42
GPIO1_IO05	AF12	1.8	CAM0_RST#	X3.11
RTC_RESET_B	F24	1.8 PU 100 кОм	RTC_RESET_B	U18.3
SAI2_RXC	AB22	3.3 PU 4.7 кОм	CAN_RSTB	U13.17
RESET#	R1	1.8 PD 10 кОм	RESET_n	U19.P1, U10.P1
SD1_STROBE	R24	3.3 PU 2.2 кОм	RESET_HUSB	U25.26
SAI5_MCLK	AD15	3.3	PCIE_MISC_PERST#	X2.158
SD1_RESET_B	R23	1.8 PU 10 кОм	WIFI_RSTn	U14.15
JTAG_TRST_B	C27	3.3	JTAG_TRST_B	U1.13
SD2_RESET_B	AB26	3.3	SDIO_PWR#	X2.47

где PU - подтяжка к питанию, PD -подтяжка к земле.

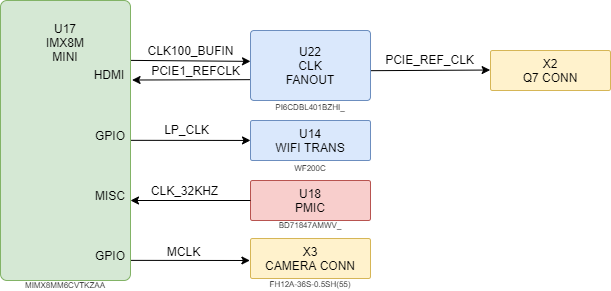

CLK


Тактовые сигналы процессора imx8m mini

Имя вывода	Номер вывода	Название цепи	Подключение
GPIO1_IO00	AG14	LP_CLK	U14.23
GPIO1_IO14	AC9	MCLK	X3.21
RTC_XTALI	A26	CLK_32KHZ	U18.29
PCIE_CLK_N	A21	PCIE1_REFCLK_N	U22.28
PCIE_CLK_P	B21	PCIE1_REFCLK_P	U22.27
CLKOUT1	H26	CLK100_BUFIN_P	U22.5
CLKOUT2	J26	CLK100_BUFIN_N	U22.6

Тактовые сигналы разъема Q7

Имя вывода	Номер вывода	Стандартное напряжение(В)	Название цепи	Подключение
PCIE_REF_CLK_P	155		PCIE_REF_CLK_P	U22.22 (через 0 Ом)
PCIE_REF_CLK_N	157		PCIE_REF_CLK_N	U22.23 (через 0 Ом)

SDK 2021.04.24

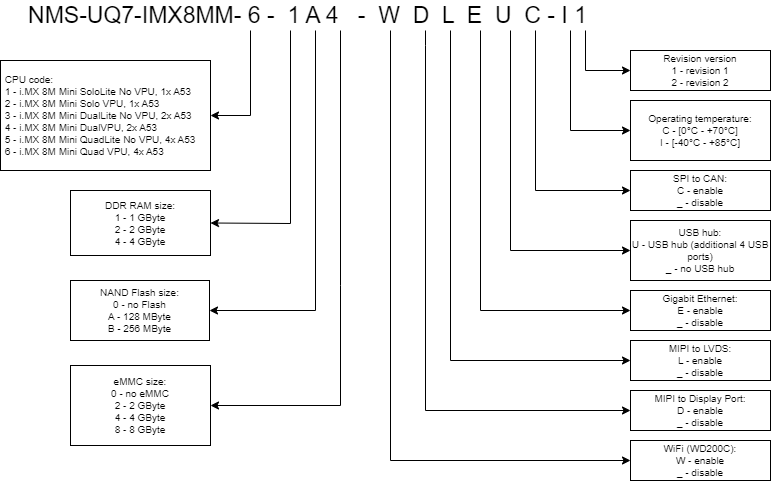

Информация для заказа


Боковая панель

Содержание

NMS-uQ7-IMX8MINI v1 ds-ru

Краткое описание возможностей

Структурная схема модуля

Дерево питания

Механические характеристики
