Подключение LVDS/eDP-панелей к плате
Плата позволяет подключить eDP или(!) LVDS панель. С SMARC Intel ATOM выходит eDP. На плате NMS-SM-ITX-LC есть eDP-LVDS bridge PTN3460BS.
Переключение eDP/LVDS производится джампером X52
- Джампер установлен: работает eDP
- Джампер снят: работает LVDS
На плате предусмотрена возможность установки напряжения интерфейсов (3V3/5V).
Подключение LVDS
Подключение eDP
Настройки БИОС для ITX V3
Для материской платы V3 настройки интерфейсов дисплея выполняются следующим образом^

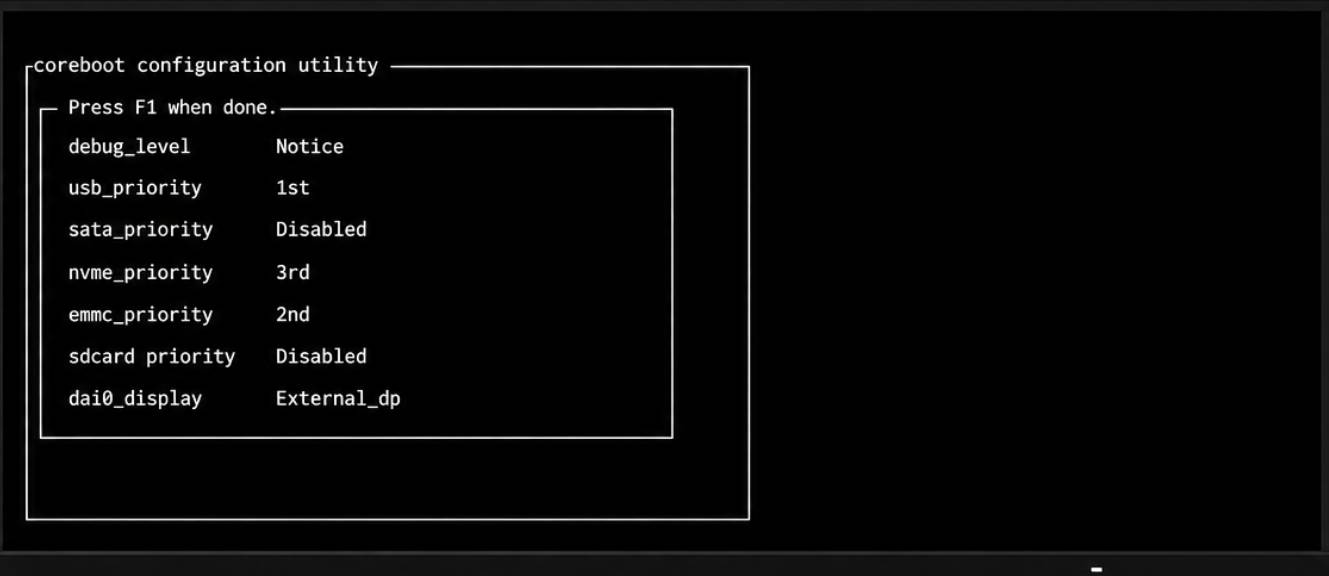

Для работы интерфейса LVDS необходимо установить параметр External_DP. После применения данной настройки изображение будет доступно как на этапе загрузки BIOS, так и в операционной системе.
Для работы интерфейса eDP необходимо установить параметр panel-pwm-normal. На текущем этапе изображение через eDP в BIOS отсутствует. Вывод изображения будет доступен после загрузки операционной системы.
