Подключение LVDS/eDP-панелей к плате

Плата позволяет подключить eDP или(!) LVDS панель. С SMARC Intel ATOM выходит eDP. На плате NMS-SM-ITX-LC есть eDP-LVDS bridge PTN3460BS.

Переключение eDP/LVDS производится джампером X52

  • Джампер установлен: работает eDP
  • Джампер снят: работает LVDS

На плате предусмотрена возможность установки напряжения интерфейсов (3V3/5V).

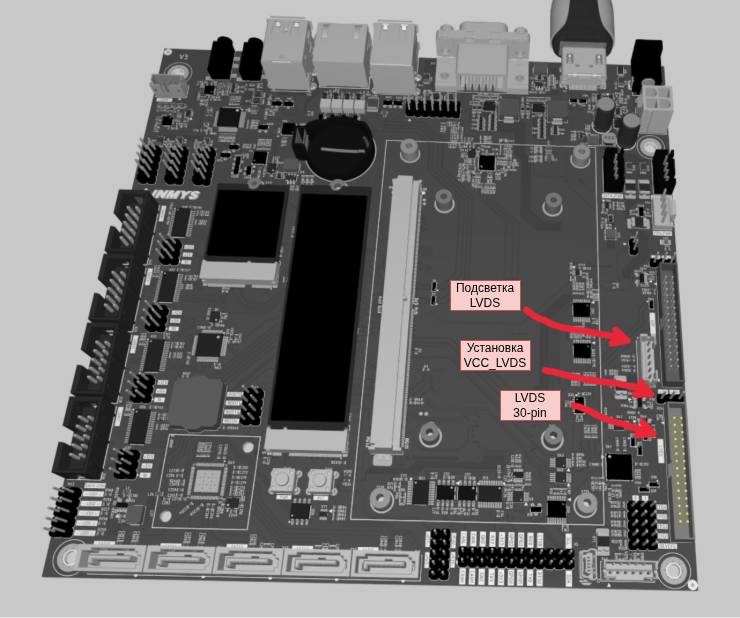

Подключение LVDS

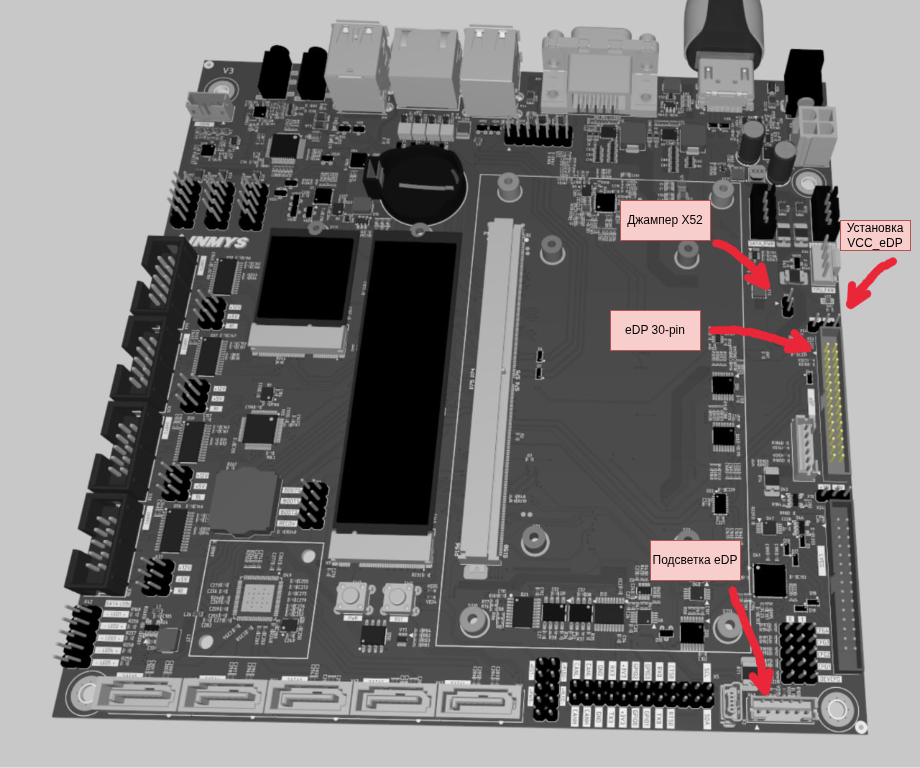

Подключение eDP
