NMS-uQ7-IMX8M v1.1 ds-ru

NMS-uQ7-IMX8M v1.1 ds-ru

Процессорный модуль NMS-uQ7-IMX8M выполнен на основе ARM-процессора производства NXP i.MX 8M.

Краткое описание возможностей

Основные технические характеристики

Форм-фактор	μQseven
Процессор	Серия: i.MX 8MQuad (MIMX8MQ6CVAHZAB)
	Ядра: 4 x ARM Cortex A53@ 1.3 ГГц, 1 x ARM Cortex M4@266 МГц
	Память для кэша команд L1 / данных: 16 кБ, 32 кБ
	Память для кэша команд L2 / данных: 1 МБ
	Максимальная тактовая частота: 1.3 ГГц
ОЗУ	Двухранговая DDR4 2 ГБайта, интерфейс 32-бит K4A4G165WE)
Флэш-память	NAND 4ГБайта (4Гб x 8) (MT29F32)
ЭСППЗУ	2 Кбита, доступ по I2C, уникальный идентификатор 48 бит (24AA025)
ИС управления питанием	PMIC (BD71837)
Прочие компоненты	RTC (PCF8523TK)
	WIFI (WF200C)
	CAN контроллер (MCP2515-I)
	мост USB3.0→SATA (TUSB9261IPVP)
	Ethernet PHY KSZ9031
	мост MIPI® DSI→LVDS SN65DSI84ZQER
Интерфейсы	PCIe 1x + PCIe 1x + PCIe refclk
	1х USB 3.0 OTG
	2х USB 3.0 (USB 3.0 HUB)
	1x USB 2.0 (USB 3.0 HUB)
	1x SATA (USB3.0→SATA мост)
	1x Гигабит Ethernet (PHY)
	1x SDIO
	1x UART + 1x отладочный UART
	2x I2C
	1x SPI
	1x CAN
	1x аудио AC97
	LVDS 2x (MIPI DSI → LVDS 2 канала)
	MIPI CSI2 (внешний разъем, CSI2 x4 + CSI2 x2 + GPIO x7 + I2C x2)
Напряжение питания	+5 Вольт
Потребление	TBD
Габаритные размеры	70×40 мм

Структурная схема модуля


Дерево питания


Механические характеристики

Размер платы : 70 х 40 мм.
Печатная плата состоит из 12 слоев, часть из которых являются заземляющими для подавления помех.

Основные аппаратные компоненты

Расположение компонентов на плате

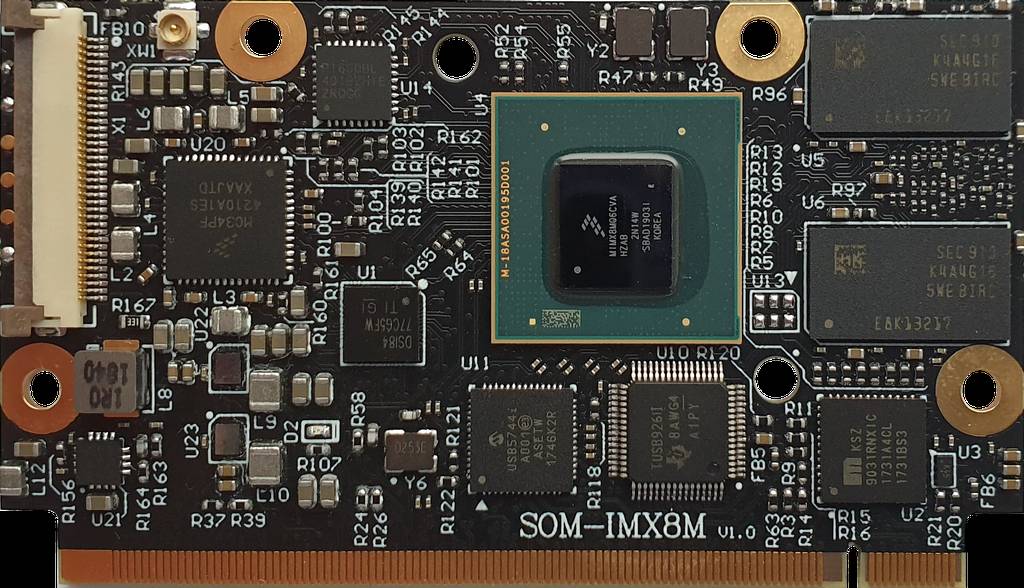

Вид сверху

Наименование компонентов на плате на верхней стороне

Позиционное обозначение	P/N	Описание
U1	SN65DSI84ZQER	MIPIDSI→2LVDS мост
U2	KSZ9031RNXI_	Ethernet PHY
U3	74AVCH2T45GT,115	Двунаправленный буфер
U4	MIMX8MQ6CVAHZAB	Процессор
U5	K4A4G165WE-BIRC	Память DDR4
U6	K4A4G165WE-BIRC	Память DDR4
U10	TUSB9261IPVP	USB3.0→SATA мост
U11	USB5744-I/2G	USB3 хаб
U14	PI6CDBL401BZHI_	Буфер синхронизации PCIe
U28	PAM2316AGCADJ	DCDC преобразователь 5В→1.2
U29	PCF8523TK/1,118	Часы реального времени (RTC)
U31	BD71837AMWV_	ИС управления питанием (PMIC)
U32	74AVCH2T45GT,115	Двунаправленный буфер

Вид снизу

Наименование компонентов на плате на нижней стороне

Позиционное обозначение	P/N	Описание
U7	MT29F32G08CBADBWP-12IT:D	Флэш-память NAND
U8	MCP2515-I/ML	CAN контроллер
U9	W25X10CLUXIG	Флэш-память 1 Мбит для U10
U12	WF200C	Сетевой сопроцессор (NCP) Wi-Fi
U15	PCA9540BGD,125	Двунаправленный мультиплексор 1-в-2
U16	K4A4G165WE-BIRC	Память DDR4
U17	K4A4G165WE-BIRC	Память DDR4
U18	TPS51206DSQ_	Терминирующий регулятор DDR
U24	PAM2305CGFADJ	DCDC преобразователь 5В→2.5
U27	PAM2305CGFADJ	DCDC преобразователь 5В→1.1
U30	24AA025E48T-I/OT	Память EEPROM

Процессор

Процессор i.MX 8M Quad оснащен ядром Quad Arm® Cortex®-A53, работающим на частотах до 1,5 ГГц.
Контроллер DRAM поддерживает 32-битную/16-битную память LPDDR4, DDR4 и DDR3L. Существует ряд других интерфейсов для подключения периферийных устройств, таких как WLAN, Bluetooth, GPS, дисплеи и датчики камеры.
Процессор i.MX 8M Quad имеет аппаратное ускорение для воспроизведения видео до 4K и могут выводить видеосигналы со скоростью до 60 кадров в секунду.

На рисунке 6 показаны функциональные модули в процессорной системе i.MX 8M Quad.

Память

ОЗУ

На плате NMS-uQ7-IMX8M установлена двухранговая память DDR4 K4A4G165WE фирмы Samsung (32 Мбит х 16 входов/выходов х 8 банков).
Это синхронное устройство обеспечивает высокую скорость передачи данных с двойной скоростью передачи данных до 2666 Мбит/с/пин (DDR4-2666) для общих приложений.
Все управляющие и адресные входы синхронизируются с парой внешних тактовых сигналов.
Устройство DDR4 работает от одного источника питания 1,2 В (1,14 В ~ 1,26 В), VDDQ 1,2 В (1,14 В ~ 1,26 В) и 2,5 В (2,375 В ~ 2,75 В).

Флэш-память

На плате NMS-uQ7-IMX8M установлена флэш-память NAND MT29F32 фирмы Micron, которая использует 8-битную шину с высокой степенью мультиплексирования для передачи команд, адресов и данных.
Память оснащена синхронным и асинхронным интерфейсами данных для высокопроизводительных операций ввода-вывода. Когда синхронный интерфейс активен, WE# становится CLK, а RE# становится W/R#. Передача данных включает двунаправленный строб данных (DQS).

ЭСППЗУ

На плате NMS-uQ7-IMX8M установлено 2 Кбит электрически стираемое ПЗУ 24AA025 фирмы Microchip Technology Inc, которое имеет возможность записи до 16 байтов данных. Устройство организовано в виде двух блоков 128 х 8-битной памяти с двухпроводным последовательным интерфейсом.

Питание

ИС управления питанием (PMIC)

На плате NMS-uQ7-IMX8M установлена интегральная схема управления питанием (PMIC) BD71837 фирмы ROHM, разработанной специально для использования с сериями процессоров i.MX8M компании NXP, которая имеет настраиваемую архитектуру, поддерживающую многочисленные выходы с различными номинальными значениями тока, а также программируемое напряжение и последовательность, необходимые для компонентов модуля.
PMIC регулирует все силовые шины, необходимые для SOM, от одного источника питания 5 В. PMIC программируется через интерфейс I2C и соответствующую карту регистров. Для выполнения полного сброса модуля NMS-uQ7-IMX8M используется сигнал сброса программного обеспечения (WDOG_B). Для полной перезагрузки на материнской плате установлена кнопка сброса.

Часы реального времени (RTC)

На плате NMS-uQ7-IMX8M установлены часы реального времени (RTC) PCF8523TK фирмы NXP.
Данные передаются последовательно через шину I2C с максимальной скоростью передачи данных 1000 кбит/с.
Функции будильника и таймера доступны с возможностью генерации сигнала пробуждения на выводе прерывания.
PCF8523 имеет схему переключения резервного аккумулятора, которая обнаруживает сбои питания и автоматически переключается на питание от аккумулятора при возникновении сбоя питания.

WIFI

На плате NMS-uQ7-IMX8M установлен сетевой сопроцессор (NCP) Wi-Fi WF200С фирмы Silicon Labs.
Приемопередатчик Wi-Fi со сверхнизким энергопотреблением включает в себя два антенных порта, кварцевый генератор, одноразовую программируемую память и несколько GPIO для взаимодействия с многопротокольными и радиочастотными модулями управления.
Связь с внешним хост-контроллером осуществляется через интерфейс SDIO.

CAN контроллер

На плате NMS-uQ7-IMX8M установлен CAN контроллер MCP2515-I/ML фирмы MICROCHIP.
MCP2515 взаимодействует с процессором i.MX8M через стандартный последовательный периферийный интерфейс (SPI).

USB3.0->SATA мост

На плате NMS-uQ7-IMX8M установлен мост USB 3.0→SATA на основе микроконтроллера ARM® Cortex® M3 TUSB9261 фирмы Texas Instruments.

Он предоставляет необходимое аппаратное и встроенное ПО для реализации запоминающего устройства, совместимого с протоколом SCSI, подключенного к USB (UASP), подходящего для подключения жестких дисков (HDD), твердотельных дисков (SSD), оптических дисков и других совместимых SATA 1,5 Гбит/с. или устройства SATA 3.0 Гигабит в секунду на шину USB 3.0.
Кварцевый резонатор DSX321G-40MHz фирмы KDS обеспечивает необходимый источник синхронизации.
Флэш-устройство SPI содержит прошивку, которая загружается в TUSB9261 после сброса RESET.

Gigabit Ethernet PHY

На плате NMS-uQ7-IMX8M установлен полностью интегрированный приемопередатчик физического уровня Ethernet KSZ9031RNX фирмы Micrel, поддерживающий три скорости (10BASE-T / 100BASE-TX / 1000BASE-T) для передачи и приема данных по стандартному кабелю неэкранированной витой пары (UTP) CAT-5. KSZ9031RNX предоставляет RGMII интерфейс для прямого подключения к MAC-адресам RGMII в процессорах Gigabit Ethernet и коммутаторы для передачи данных со скоростью 10/100/1000 Мбит/с.

MIPIDSI->2LVDS мост

На плате NMS-uQ7-IMX8M установлен мост MIPIDSI→2LVDS SN65DSI84 фирмы Texas Instruments, который включает в себя одноканальный приемник MIPI D-PHY, работающий на скорости 1 Гбит/с, максимальная пропускная способность входа 4 Гбит/с, и имеет ряд функций управления питанием, включая низкочастотные выходы LVDS и поддержку определенного сверхнизкого энергопотребления (ULPS) в MIPI.

SN65DSI84 используется для дисплеев с расширением 1920 x 1200 со скоростью 60 кадров в секунду, до 24 бит на пиксель. Частичная буферизация строки реализована для учета несоответствия потока данных между интерфейсами DSI и LVDS.

Мост декодирует пакеты MIPI DSI и преобразует поток отформатированных видеоданных в LVDS, совместимый с FlatLink, работающий с тактовыми частотами от 25 МГц до 154 МГц. Есть возможность использовать интерфейс DualLink LVDS, Single-Link LVDS с четырьмя линиями передачи данных на канал.

Внешние разъемы

Позиционное обозначение	P/N	Описание
X1	FH12A-36S-0.5SH(55)	FPC/FFC разъем для подключения камеры
X2	MXM-II	Разъем формата MXM-II для подключения к материнской плате
XW1	73412-0114	Микрокоаксиальный разъем для подключения WIFI

Разъем QSeven

На плате NMS-uQ7-IMX8M доступен один разъём (слот) MXM2 X2 с 230 контактами с шагом 0,5 мм для связи с материнской платой Q7_Base.
Назначение выводов см. в Приложении 1.

Разъем для подключения камеры

На плате NMS-uQ7-IMX8M доступен один FPC/FFC разъем FH12A-36S-0.5SH(55) фирмы HIROSE для подключения камеры.

Разъем для подключения WIFI антенны

На плате NMS-uQ7-IMX8M доступен один микрокоаксиальный разъем 73412-0114 фирмы MOLEX для подключения WIFI антенны.

Интерфейсы

WIFI

MIPI CSI2

На плате NMS-uQ7-IMX8M доступно два интерфейса MIPI CSI, которые обеспечивают передачу данных изображения непосредственно от модуля камеры или сенсора на процессор.
Данные изображения передаются последовательно по отдельным линиям передачи сигналов.
Настройка камеры производится по шине I²C, а именно CCI (Camera Control Interface – интерфейс управления камерой).


Сигналы MIPI CSI интерфейса разъема X1

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
CAM_PWR	1		3.3	Питание
CAM_PWR	2		3.3	Питание
CAM0_CSI_D0+	3	выход		Линия CSI #0 канал 0	U4.B23
CAM0_CSI_D0-	4	выход		Линия CSI #0 канал 0	U4.A23
GND	5			Питание
CAM0_CSI_D1+	6	выход		Линия CSI #1 канал 0	U4.D22
CAM0_CSI_D1-	7	выход		Линия CSI #1 канал 0	U4.C22
GND	8			Питание
CAM0_CSI_D2+	9	выход		Линия CSI #2 канал 0	U4.C23
CAM0_CSI_D2-	10	выход		Линия CSI #2 канал 0	U4.B24
CAM0_RST#	11	вход	1.8	Сигнал сброса канал 0	U4.P7
CAM0_CSI_D3+	12	выход		Линия CSI #3 канал 0	U4.D21
CAM0_CSI_D3-	13	выход		Линия CSI #3 канал 0	U4.C21
GND	14			Питание
CAM0_CSI_CLK+	15	выход		Тактирование канал 0	U4.B22
CAM0_CSI_CLK-	16	выход		Тактирование канал 0	U4.A22
GND	17			Питание
CAM0_I2C_CLK	18	вход	1.8 PU 2.2 кОм	Тактовый сигнал I2C канал 0.	U15.5
CAM0_I2C_DAT	19	вход/выход	1.8 PU 2.2 кОм	Шина данных I2C канал 0.	U15.4
CAM0_ENA#	20	вход	1.8	Сигнал разрешения канал 0	U4.T7
MCLK	21	вход		Синхронизация камеры, программируемая частота	U4.K7
CAM1_ENA#	22	вход	1.8	Сигнал разрешения канал 1	U4.P5
CAM1_I2C_CLK	23	выход	1.8 PU 2.2 кОм	Тактовый сигнал I2C канал 1.	U15.8
CAM1_I2C_DAT	24	выход	1.8 PU 2.2 кОм	Шина данных I2C канал 1.	U15.7
GND	25			Питание
CAM1_CSI_CLK+	26	выход		Тактирование канал 1	U4.B19
CAM1_CSI_CLK-	27	выход		Тактирование канал 1	U4.A19
GND	28			Питание
CAM1_CSI_D0+	29	выход		Линия CSI #0 канал 1	U4.D20
CAM1_CSI_D0-	30	выход		Линия CSI #0 канал 1	U4.C20
CAM1_RST#	31	вход	1.8	Сигнал сброса канал 1	U4.N6
CAM1_CSI_D1+	32	выход		Линия CSI #1 канал 1	U4.B20
CAM1_CSI_D1-	33	выход		Линия CSI #1 канал 1	U4.A20
GND	34			Питание
CAM0_GPIO	35	вход/выход	1.8	Сигнал общего назначения канал 0	U4.P4
CAM1_GPIO	36	вход/выход	1.8	Сигнал общего назначения канал 1	U4.N5

USB

На плате NMS-uQ7-IMX8M доступно четыре интерфейса USB:

1х USB 3.0 OTG (порт 1);
2х USB 3.0 (USB 3.0 HUB) (порты 2,3);
1x USB 2.0 (USB 3.0 HUB).


USB сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
USB_P0+	96	вход/выход		USB порт #0, дифференциальная пара.	U11.8
USB_P0-	94	вход/выход		USB порт #0, дифференциальная пара.	U11.9
USB_P1+	95	вход/выход		USB порт #1, дифференциальная пара.	U4.A14
USB_P1-	93	вход/выход		USB порт #1, дифференциальная пара.	U4.B14
USB_P2+	90	вход/выход		USB порт #2, дифференциальная пара.	U11.1
USB_P2-	88	вход/выход		USB порт #2, дифференциальная пара.	U11.2
USB_P3+	89	вход/выход		USB порт #3, дифференциальная пара.	U11.17
USB_P3-	87	вход/выход		USB порт #3, дифференциальная пара.	U11.18
USB_P4+/USB_SSRX2+	84	вход/выход		USB SuperSpeed порт #2, дифференциальная пара, прием.	U4.A12
USB_P4-/USB_SSRX2-	82	вход/выход		USB SuperSpeed порт #2, дифференциальная пара, прием.	U4.B12
USB_P5+/USB_SSTX2+	83	выход		USB SuperSpeed порт #2, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U4.A13
USB_P5-/USB_SSTX2-	81	выход			U4.B13
USB_P6+/USB_SSRX0+	78	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, прием.	U11.13
USB_P6-/USB_SSRX0-	76	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, прием.	U11.14
USB_P7+/USB_SSTX0+	77	вход/выход		USB SuperSpeed порт #0, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U11.10
USB_P7-/USB_SSTX0-	75	вход/выход			U11.11
USB_SSRX1+	132	вход		USB SuperSpeed порт #1, дифференциальная пара, прием.	U11.3
USB_SSRX1-	134	вход		USB SuperSpeed порт #1, дифференциальная пара, прием.	U11.4
USB_SSTX1+	144	выход		USB SuperSpeed порт #1, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U11.6
USB_SSTX1-	146	выход			U11.7
USB_0_1_OC#	86	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#0 и #1.	U4.J4
USB_2_3_OC#	85	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#2 и #3.	U4.E1
USB_4_5_OC#	80	выход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#4 и #5.	U4.H1
USB_6_7_OC#	79	вход	3.3 PU 10 кОм	Обнаружения перегрузки по USB. Этот вывод используется для обнаружения перегрузки по току портов USB#6 и #7.	U4.K1
USB_VBUS	91	вход	3.3	Входное питание, режим USB-клиента	U4.D14
USB_ID	92	вход	3.3 PU 10 кОм	USB ID.	U4.C14
USB_OTG_PEN	56	выход	3.3	Включение питания для порта USB #1.	U4.L1

где PU - подтяжка к питанию, PD -подтяжка к земле.

PCIe

На плате NMS-uQ7-IMX8M доступно два канала PCIe.

PCIe сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
PCIE0_TX+	179	выход		Линия PCI Express #0, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U4.J25
PCIE0_TX-	181	выход			U4.J24
PCIE0_RX+	180	вход		Линия PCI Express #0, дифференциальная пара, прием.	U4.H25
PCIE0_RX-	182	вход		Линия PCI Express #0, дифференциальная пара, прием.	U4.H24
PCIE1_TX+	173	выход		Линия PCI Express #1, дифференциальная пара, передача, разделительный конденсатор 0,1 мкФ.	U4.E25
PCIE1_TX-	175	выход			U4.E24
PCIE1_RX+	174	вход		Линия PCI Express #1, дифференциальная пара, прием.	U4.D25
PCIE1_RX-	176	вход		Линия PCI Express #1, дифференциальная пара, прием.	U4.D24
PCIE2_TX+	167	выход		Линия PCI Express #2, дифференциальная пара, передача.	Не используется.
PCIE2_TX-	169	выход		Линия PCI Express #2, дифференциальная пара, передача.	Не используется.
PCIE2_RX+	168	вход		Линия PCI Express #2, дифференциальная пара, прием.	Не используется.
PCIE2_RX-	170	вход		Линия PCI Express #2, дифференциальная пара, прием.	Не используется.
PCIE3_TX+	161	выход		Линия PCI Express #3, дифференциальная пара, передача.	Не используется.
PCIE3_TX-	163	выход		Линия PCI Express #3, дифференциальная пара, передача.	Не используется.
PCIE3_RX+	162	вход		Линия PCI Express #3, дифференциальная пара, прием.	Не используется.
PCIE3_RX-	164	вход		Линия PCI Express #3, дифференциальная пара, прием.	Не используется.
PCIE_CLK_REF+	155	вход		Опорный тактовый сигнал PCI Express для линий с 0 по 3, дифференциальная пара.	U14.22
PCIE_CLK_REF-	157	вход			U14.23
PCIE_WAKE#	156	вход	3.3 PU 10 кОм	Сигнал пробуждения системы модуля QSeven.	U4.K5
PCIE_RST#	158	выход	3.3	Сигнал сброса для устройств на материнской плате.	U4.K4

где PU - подтяжка к питанию, PD -подтяжка к земле.

Буфер синхронизации PCIe

На плате NMS-uQ7-IMX8M установлен буфер PCIE GEN1-2-3 PI6CDBL401BZHI_ фирмы DIODES с низким энергопотреблением, 4 выходами, со встроенными выходными терминаторными резисторами сопротивлением Zo = 100 Ом и работающего от питания 3.3 В.
Устройство также имеет функцию управления выходом через интерфейс I2C.
Адрес устройства: 0x1101011.

SATA (USB3.0->SATA мост)


Сигналы SATA разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SATA0_TX+	29	выход		Линия SATA #0, дифференциальная пара, передача, разделительный конденсатор 0,01 мкФ.	U10.57
SATA0_TX-	31	выход			U10.56
SATA0_RX+	35	вход		Линия SATA #0, дифференциальная пара, прием, разделительный конденсатор 0,01 мкФ.	U10.60
SATA0_RX-	37	вход			U10.59
SATA_ACT#	33	выход	3.3	Индикатор активности.	U10.2
SATA1_TX+	30	выход		Линия SATA #1, дифференциальная пара, передача.	Не используется.
SATA1_TX-	32	выход		Линия SATA #1, дифференциальная пара, передача.	Не используется.
SATA1_RX+	36	вход		Линия SATA #0, дифференциальная пара, прием.	Не используется.
SATA1_RX-	38	вход		Линия SATA #0, дифференциальная пара, прием.	Не используется.

Gigabit Ethernet

На плате NMS-uQ7-IMX8M доступен один канал Гигабит Ethernet.

Интерфейс Ethernet поддерживает три скорости 10/100/1000 Мбит/с (соответствует стандарту IEEE802.3-2002) и совместим с полудуплексными или полнодуплексными локальными сетями Ethernet 10/100 Мбит/с и полнодуплексными гигабитными локальными сетями Ethernet.


Сигналы Гигабит ethernet разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
GBE_MDI0+	12	вход/выход		Дифференциальная пара ввода/вывода #0. Эта пара сигналов используется для всех режимов.	U2.2
GBE_MDI0-	10	вход/выход			U2.3
GBE_MDI1+	11	вход/выход		Дифференциальная пара ввода/вывода #1. Эта пара сигналов используется для всех режимов.	U2.5
GBE_MDI1-	9	вход/выход			U2.6
GBE_MDI2+	6	вход/выход		Дифференциальная пара ввода/вывода #2. Эта пара сигналов используется только для режима 1000 Мбит/с (Гигабит Ethernet).	U2.7
GBE_MDI2-	4	вход/выход			U2.8
GBE_MDI3+	5	вход/выход		Дифференциальная пара ввода/вывода #3. Эта пара сигналов используется только для режима 1000 Мбит/с (Гигабит Ethernet).	U2.9
GBE_MDI3-	3	вход/выход			U2.10
GBE_ACT#	14	выход	3.3	Индикатор активности контроллера Ethernet.	U3.7
GBE_LINK#	13	выход	3.3	Индикатор соединения контроллера Ethernet.	U3.6
GBE_LINK100#	7	выход	3.3	Индикатор соединения контроллера Ethernet 100 Мбит/с.	Не используется.
GBE_LINK1000#	8	выход	3.3	Индикатор соединения контроллера Ethernet 1 Гбит/с.	U3.6
GBE_CTREF	15	выход		Опорное напряжение для центрального отвода трансформатора канала 0 .	Не используется.

SDIO

На плате NMS-uQ7-IMX8M доступен один интерфейс SDIO (SD2).

Поддерживается Стандарт SD / SDIO, до версии 3.0, Стандарт MMC, до версии 5.0, 1-битный / 4-битный режимы SD и SDIO (SD2) , 1-битный / 4-битный / 8-битный режим MMC (SD1).


Сигналы интерфейса SDIO разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SDIO_CD#	43	вход/выход	3.3 PU 10 кОм	Сигнал обнаружения карты, который сигнализирует о наличии карты SDIO.	U4.L21
SDIO_CLK	42	выход	3.3	Тактовый сигнал.	U4.L22
SDIO_CMD	45	Вход/выход	3.3	Команда/Ответ. Этот сигнал используется для инициализации карты и для передачи команд.	U4.M22
SDIO_LED	44	выход	3.3	Выходной сигнал LED.	Не используется.
SDIO_WP	46	вход/выход	3.3	Защита от записи.	U4.M21
SDIO_PWR#	47	выход	3.3	Включение питания (используется для управления светодиодом при передаче данных по шине).	U4.R22
SDIO_DAT[0÷7]	48-51	вход/выход	3.3	Шина данных SDIO. Сигнал SDIO_DAT0 используется для всех режимов связи. Сигналы SDIO_DAT[1 ÷ 3] требуются для 4-битных режимов связи SDIO.SDIO_DAT[4÷7] не используется.	SDIO_DAT[0÷3]: U4.N22 U4.N21 U4.P22 U4.P21

UART

На плате NMS-uQ7-IMX8M доступен один интерфейс UART (UART2).

Универсальный асинхронный приемник/передатчик (UART) обеспечивает возможность последовательной связи с внешними устройствами через преобразователь уровня.


Сигналы UART разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
UART0_TX	171	выход	3.3	Линия последовательной передачи данных.	U4.D6
UART0_RX	177	вход	3.3 PU 10 кОм	Линия последовательного приема данных.	U4.B6
UART0_RTS#	172	выход	3.3	Сигнал квитирования, запрос на отправку данных.	U4.D7
UART0_CTS#	178	вход	3.3	Сигнал квитирования, разрешение отправки данных.	U4.C6

где PU - подтяжка к питанию, PD -подтяжка к земле.

I2C

На плате NMS-uQ7-IMX8M доступно два интерфейса I2C. Эта двухпроводная двунаправленная последовательная шина обеспечивает простой и эффективный метод обмена данными, минимизируя взаимосвязь между устройствами.


Сигналы интерфейса I2C разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SMB_CLK	60	вход/выход	3.3 PU 4.7 кОм	Линия синхронизации SMBus.	U4.G8
SMB_DAT	62	вход/выход	3.3 PU 4.7 кОм	Линия передачи данных SMBus.	U4.E9
SMB_ALERT#	64	вход/выход	3.3 PU 4.7 кОм	Сигнал оповещение SMBus.	Не используется.
GP0_I2C_CLK	66	вход/выход	3.3 PU 4.7 кОм	Тактовый сигнал I2C.	U4.G7
GP0_I2C_DAT	68	вход/выход	3.3 PU 4.7 кОм	Шина данных I2C.	U4.F7

где PU - подтяжка к питанию, PD -подтяжка к земле.

SPI

На плате NMS-uQ7-IMX8M реализован один интерфейс SPI (может работать как в режиме ведущего, так и в режиме ведомого) .


Сигналы интерфейса SPI разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
SPI_MOSI	199	выход	3.3	Выход ведущего, вход ведомого (модуль QSeven → материнская плата).	U4.A4
SPI_MISO	201	вход	3.3	Вход ведущего, выход ведомого. (материнская плата → модуль QSeven).	U4.B4
SPI_SCK	203	выход	3.3	Последовательный тактовый сигнал SPI.	U4.D5
SPI_CS0#	200	выход	3.3	Первичный выбор ведомого устройства на шине SPI.	U4.D4
SPI_CS1#	202	выход	3.3	Вторичный выбор ведомого устройства на шине SPI.	Не используется.

CAN

На плате NMS-uQ7-IMX8M доступен один CAN интерфейс.

На плате NMS-uQ7-IMX8M установлен контроллер CAN MCP2515-I / ML фирмы MICROCHIP, взаимодействие происходит по интерфейсу SPI.


Сигналы интерфейса CAN разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
CAN0_TX	129	выход	3.3	Передача данных по шине CAN, канал 0.	U8.19
CAN0_RX	130	вход	3.3	Прием данных по шине CAN, канал 0.	U8.20

HDMI

На плате NMS-uQ7-IMX8M доступен один HDMI интерфейс.

Сигналы HDMI/DP интерфейсов разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
DP_LANE3+	131	выход		DP порт #3, дифференциальная пара, разделительный конденсатор 0,1 мкФ.	U4.M1
DP_LANE3-	133	выход			U4.M2
DP_LANE2+	143	выход		DP порт #2, дифференциальная пара, разделительный конденсатор 0,1 мкФ .	U4.N2
DP_LANE2-	145	выход			U4.N1
DP_LANE1+	137	выход		DP порт #1, дифференциальная пара.	U4.U2
DP_LANE1-	139	выход		DP порт #1, дифференциальная пара.	U4.U1
DP_LANE0+	149	выход		DP порт #0, дифференциальная пара.	U4.T1
DP_LANE0-	151	выход		DP порт #0, дифференциальная пара.	U4.T2
HDMI_CTRL_DAT	150	вход/выход	3.3 PU 10 кОм	DDC управляющий сигнал (данные) для устройства HDMI.	U4.P3
HDMI_CTRL_CLK	152	вход/выход	3.3 PU 10 кОм	DDC управляющий сигнал (тактирование) для устройства HDMI.	U4.R3
HDMI_HPD#	153	вход	3.3	HDMI сигнал обнаружения горячей замены (Hot Plug Detect)	U4.W2
HDMI_CEC	124	вход/выход	3.3	Линия управления потребительской электроникой HDMI (CEC).	U4.W3
DP_AUX+	138	вход/выход		DP вспомогательный канал используется для настройки и управления, дифференциальная пара.	U4.V1
DP_AUX+	140	вход/выход			U4.V2
DP_HPD#	154	вход		DP сигнал обнаружения горячей замены (Hot Plug Detect)	Не используется.

где PU - подтяжка к питанию, PD -подтяжка к земле.

Аудио AC97 (SAI)

На плате NMS-uQ7-IMX8M доступен один полнодуплексный последовательный аудио интерфейс с синхронизацией кадров. Максимальный размер кадра 32 слова. Размер слова от 8 до 32 бит.


Сигналы аудио интерфейса разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
HDA_SYNC	59	выход	3.3	Синхронизация шины HDA.	U4.H4
HDA_RST#	61	выход	3.3	Сброс кодека.	U4.H5
HDA_BCLK	63	выход	3.3	Битовый тактовый сигнал HDA.	U4.J5
HDA_SDO	67	выход	3.3	Выходной сигнал данных HDA.	U4.G5
HDA_SDI	65	вход	3.3	Входной сигнал данных HDA.	U4.H6

LVDS (MIPI DSI -> LVDS)

На плате NMS-uQ7-IMX8M доступно два канала LVDS. С помощью моста MIPIDSI→2LVDS происходит декодировка пакетов MIPI DSI и преобразование потока отформатированных видеоданных в LVDS.


Сигналы интерфейса LVDS разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
LVDS_A0+	99	выход		Основной канал LVDS #0, дифференциальная пара.	U1.C8
LVDS_A0-	101	выход		Основной канал LVDS #0, дифференциальная пара.	U1.C9
LVDS_A1+	103	выход		Основной канал LVDS #1, дифференциальная пара.	U1.D8
LVDS_A1-	105	выход		Основной канал LVDS #1, дифференциальная пара.	U1.D9
LVDS_A2+	107	выход		Основной канал LVDS #2, дифференциальная пара.	U1.E8
LVDS_A2-	109	выход		Основной канал LVDS #2, дифференциальная пара.	U1.E9
LVDS_A3+	113	выход		Основной канал LVDS #3, дифференциальная пара.	U1.G8
LVDS_A3-	115	выход		Основной канал LVDS #3, дифференциальная пара.	U1.G9
LVDS_A_CLK+	119	выход		Основной канал LVDS, тактирование, дифференциальная пара.	U1.F8
LVDS_A_CLK-	121	выход		Основной канал LVDS, тактирование, дифференциальная пара.	U1.F9
LVDS_B0+	100	выход		Вторичный канал LVDS #0, дифференциальная пара.	U1.B3
LVDS_B0-	102	выход		Вторичный канал LVDS #0, дифференциальная пара.	U1.A3
LVDS_B1+	104	выход		Вторичный канал LVDS #1, дифференциальная пара.	U1.B4
LVDS_B1-	106	выход		Вторичный канал LVDS #1, дифференциальная пара.	U1.A4
LVDS_B2+	108	выход		Вторичный канал LVDS #2, дифференциальная пара.	U1.B5
LVDS_B2-	110	выход		Вторичный канал LVDS #2, дифференциальная пара.	U1.A5
LVDS_B3+	114	выход		Вторичный канал LVDS #3, дифференциальная пара.	U1.B7
LVDS_B3-	116	выход		Вторичный канал LVDS #3, дифференциальная пара.	U1.A7
LVDS_B_CLK+	120	выход		Вторичный канал LVDS, тактирование, дифференциальная пара.	U1.B6
LVDS_B_CLK-	122	выход		Вторичный канал LVDS, тактирование, дифференциальная пара.	U1.A6
LVDS_PPEN	111	выход	3.3	Сигнал включения питания панели. Может использоваться для включения/выключения подключенного дисплея LVDS.	U4.N4
LVDS_BLEN	112	выход	3.3	Сигнал включения подсветки панели. Может использоваться для включения/выключения подсветки подключенного дисплея LVDS.	U4.M5
LVDS_BLT_CTRL/ GP_PWM_OUT0	123	выход	3.3	Этот сигнал можно использовать для регулировки яркости подсветки панели на дисплеях, поддерживающих правила широтно-импульсной модуляции (ШИМ). Если управление яркостью подсветки через ШИМ не требуется, этот сигнал можно использовать в качестве выхода ШИМ общего назначения.	U4.G6
LVDS_BLC_DAT	126	вход/выход	3.3 PU 10 кОм	Управляющий сигнал данных для внешней микросхемы SSC.	U4.M4
LVDS_BLC_CLK	128	вход/выход	3.3 PU 10 кОм	Управляющий тактовый сигнал для внешней SSC.	U4.L5
LVDS_DID_DAT	125	вход/выход	3.3 PU 10 кОм	DisplayID DDC используемая для обнаружения плоских панелей LVDS. Если основная функциональность не используется, ее можно использовать как линию данных шины I2C общего назначения (GP2_I2C_DAT).	U4.F8
LVDS_DID_CLK	127	вход/выход	3.3 PU 10 кОм	Линия тактирования для обнаружения плоских панелей LVDS. Если основная функциональность не используется, ее можно использовать как линию данных шины I2C общего назначения (GP2_I2C_CLK)	U4.F9

где PU - подтяжка к питанию, PD -подтяжка к земле.

LPC и GPIO

На плате NMS-uQ7-IMX8M доступно восемь сигналов, которые можно использовать для реализации интерфейса LPC или в качестве входов/выходов общего назначения (GPIO).

Когда выводы Q7 модуля сконфигурированы для использования интерфейса LPC, будут доступны следующие сигналы:

Сигналы LPC/GPIO разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение 1	Функциональное назначение 2	Подключение
LPC_AD[0÷3]	185-188	вход/выход	3.3	Шина данных LPC.	Входы/выходы общего назначения GPIO0-GPIO3	[U4.G3 U4.G4 U4.F4 U4.C3]
LPC_CLK	189	выход	3.3	Входной тактовый сигнал LPC.	Вход/выход общего назначения GPIO4	U4.F3
LPC_FRAME#	190	выход	3.3	Frame индикатор LPC. Этот сигнал используется для оповещения о начале нового цикла передачи или об окончании существующих циклов из-за условия прерывания или истечения времени ожидания.	Вход/выход общего назначения GPIO5	U4.A3
LPC_LDRQ#	192	вход	3.3	DMA запрос LPC. Этот сигнал используется только периферийными устройствами, требующими прямого доступа к памяти или управления шиной.	Вход/выход общего назначения GPIO7	U4.C4
SERIRQ	191	вход/выход	3.3	Запрос SerIRQ LPC. Этот сигнал используется только периферийными устройствами, требующими поддержки прерывания.	Вход/выход общего назначения GPIO6.	U4.D3

Когда выводы модуля Q7 сконфигурированы как GPIO, все предыдущие сигналы недоступны, и соответствующие контакты на разъеме Qseven являются двунаправленными входами/выходами общего назначения с электрическим уровнем +3.3 В.

Разные сигналы

Сигналы управления питанием

На разъеме Q7 есть набор сигналов, которые используются для управления шинами питания и состояниями питания.

Сигналы питания разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
PWGIN	26	вход	5	Питание в норме. Этот сигнал сигнализирует о готовности и стабильности блока питания.	U31.32
PWRBTN#	20	вход	3.3 PU 10 кОм	Кнопка питания.	U4.W21
RSTBTN#	28	вход	3.3	Кнопка сброса.	U31.37
BATLOW#	27	вход	3.3	Низкий заряд батареи.	Не используется.
WAKE#	17	вход	3.3	Сигнал «пробуждения».	Не используется.
SUS_STAT#	19	выход	3.3	Запрос сведений о статусе процесса управления.	Не используется.
SUS_S3#	18	выход	3.3 PU 10 кОм	Вход статуса S3 .
SUS_S5#	16	выход	3.3 PU 10 кОм	Вход статуса S5: Этот сигнал указывает состояние S4 или S5 (Soft Off).
SLP_BTN#	21	вход	3.3	Кнопка сна.	Не используется.
LID_BTN#	22	вход	3.3	Кнопка LID.	Не используется.

где PU - подтяжка к питанию, PD -подтяжка к земле.

Управления вентилятором

Управление вентилятором от разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
FAN_T_IN	195	вход	3.3	Вход тахометра вентилятора (может использоваться как вход таймера общего назначения).	Не используется.
FAN_OUT	196	выход	3.3	Управление скоростью вентилятора (может использоваться в качестве ШИМ-выхода общего назначения).	U4.F6

Сигналы управления системой защиты от перегрева

Ниже приведены сигналы, относящиеся к управлению системой защиты от перегрева:

Сигналы управления системой защиты от перегрева разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
THRM#	69	вход	3.3	Индикация ситуации перегрева (может использоваться для запуска термического регулирование).	Не используется.
THRMTRIP#	71	выход	3.3 PU 10 кОм	Отключение процессором системы при перегреве.

где PU - подтяжка к питанию, PD -подтяжка к земле.

Другие сигналы

Разные сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
WDTRIG#	70	вход	3.3 PU 10 кОм	Коммутационный сигнал сторожевого таймера.	U4.A6
WDOUT	72	выход	3.3 PU 10 кОм	Индикатор события сторожевого таймера	U4.B7
SPKR	194	выход	3.3	Выход на динамик.	U4.E6
BIOS_DIS#	41	вход	3.3 PU 10 кОм	Управление модулем BIOS.	U4.V4

где PU - подтяжка к питанию, PD -подтяжка к земле.

Производственные сигналы

Производственные сигналы разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
MFG_NC0	207	вход	3.3	JTAG_TCK /специфический управляющий сигнал	Не используется.
MFG_NC3	210	вход	3.3	JTAG_TMS / BOOT	Не используется.
MFG_NC4	204	вход	3.3	JTAG-TRST / управляющий сигнал для цепи мультиплексора	Не используется.

где PU - подтяжка к питанию, PD -подтяжка к земле.

Сигналы заземления (GND)

Сигналы GND разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение
GND	1, 2, 23, 24, 25, 34, 39, 40, 57, 58, 73, 74, 97, 98, 117, 118, 135, 136, 141, 142, 147, 148, 159, 160, 165, 166, 183, 184, 197, 198			Земля

Сигналы питания

Сигналы питания разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение
VCC	219-230	вход	5	Питание +5В.
VCC_5V_SB	205, 206	вход	5	Резервное питание +5В.
VCC_RTC	193	вход	3	Напряжение питания +3В часов реального времени (RTC). Используется для работы RTC и энергонезависимости регистра памяти при отсутствии питания системы).

Неподключенные и зарезервированные сигналы

Неподключенные и зарезервированные сигналы разъема Q7

Имя вывода	Номер вывода	Функциональное назначение
reserved (SDIO_LED)	44	Сигнал управления светодиодом SDIO_LED
reserved (SDIO_DAT5)	52	Шина данных SDIO_DAT[4…7]
reserved (SDIO_DAT4)	53
reserved (SDIO_DAT7)	54
reserved (SDIO_DAT6)	55
NC (VCC)	211-218	Эти контакты зарезервированы для использования в последующих версиях разъема Qseven, чтобы избежать проблем совместимости в будущем.

Внутренние и отладочные интерфейсы связи

Отладочный UART

На плате NMS-uQ7-IMX8M доступен один отладочный интерфейс UART (UART1).


Сигналы отладочного UART разъема Q7

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение	Подключение
MFG_NC1	209	выход	3.3	Линия последовательной передачи данных UART_TX для отладки.	U4.A7
MFG_NC2	208	вход	3.3 PU 10 кОм	Линия последовательного приема данных UART_RX для отладки.	U4.C7

где PU - подтяжка к питанию, PD -подтяжка к земле.

I2C

На плате NMS-uQ7-IMX8M доступен один интерфейс I2C для взаимосвязи процессора и периферийных устройств на плате.


Сопоставление адресов I2C

Устройство	Адрес
Буфер синхронизации PCIe	0x1101011
Часы реального времени (RTC)	0x1101000
ЭСППЗУ (EEPROM)	0x1010000
ИС управления питанием (PMIC)	0x1001010
Двунаправленный мультиплексор 1-в-2	0x1110000
MIPIDSI→2LVDS мост	0x0101100

Сигналы интерфейса I2C процессора imx8m

Имя вывода	Номер вывода	Тип вывода	Стандартное напряжение(В)	Функциональное назначение
I2C1_CLK	E7	вход/выход	3.3 PU 4.7 кОм	Тактовый сигнал I2C.
I2C1_SDA	E8	вход/выход	3.3 PU 4.7 кОм	Шина данных I2C.

где PU - подтяжка к питанию, PD -подтяжка к земле.

RESET

Сигналы сброса от процессора IMX8M

Имя вывода	Номер вывода	Стандартное напряжение(В)	Название цепи	Подключение
GPIO1_IO15	J6	1.8	ETH_PHY_RESETN	U2.42
GPIO1_IO05	P7	1.8	CAM0_RST#	X1.11
GPIO1_IO07	N6	1.8	CAM1_RST#	X1.31
GPIO1_IO13	K6	1.8 → 3.3 (U32)	USB_RESET_N	U1.42, U10.4
RTC_RESET_B	W19	3.3 PU 10 кОм	RTC_RESET_B	U31.47
SAI2_RXC	H3	3.3 PU 4.7 кОм	CAN_RESET_B	U8.17
SD1_RESET_N	R24	1.8 PU 10 кОм	RESETn	U12.15
SAI5_MCLK	K4	3.3	PCIE_MISC_PERST#	X2.158

где PU - подтяжка к питанию, PD -подтяжка к земле.

CLK


Тактовые сигналы процессора imx8m

Имя вывода	Номер вывода	Название цепи	Подключение
GPIO1_IO00	T6	LP_CLK	U12.23
GPIO1_IO14	K7	MCLK	X1.21
RTC	V22	CLK_32kHz	U31.36
HDMI_REFCLK_P	R2	HDMI_REFCLK_P	U13.4 (через 0 Ом)
HDMI_REFCLK_N	R1	HDMI_REFCLK_N	U13.5 (через 0 Ом)
CLK2_O_P	T22	CLK100_BUFIN_P	U14.5
CLK2_O_N	U22	CLK100_BUFIN_N	U14.6
PCIE1_REF_PAD_CLK_P	K25	PCIE1_REF_CLK_P	U14.18
PCIE1_REF_PAD_CLK_N	K24	PCIE1_REF_CLK_N	U14.19
PCIE2_REF_PAD_CLK_P	F25	PCIE2_REF_CLK_P	U14.13
PCIE2_REF_PAD_CLK_N	F24	PCIE2_REF_CLK_N	U14.14

Тактовые сигналы разъема Q7

Имя вывода	Номер вывода	Стандартное напряжение(В)	Название цепи	Подключение
PCIE_REF_CLK_P	155		PCIE_REF_CLK_P	U14.22 (через 0 Ом)
PCIE_REF_CLK_N	157		PCIE_REF_CLK_N	U14.23 (через 0 Ом)

Приложение 1

Вывод	Название вывода (верхний ряд)	Группа сигналов	Тип	Вывод	Название вывода (нижний ряд)	Группа сигналов	Тип
1	GND		Питание	2	GND		Питание
3	GBE_MDI3-	GBE	Вход/Выход	4	GBE_MDI2-	GBE	Вход/Выход
5	GBE_MDI3+	GBE	Вход/Выход	6	GBE_MDI2+	GBE	Вход/Выход
7	GBE_LINK100#	GBE	Выход	8	GBE_LINK1000#	GBE	Выход
9	GBE_MDI1-	GBE	Вход/Выход	10	GBE_MDI0-	GBE	Вход/Выход
11	GBE_MDI1+	GBE	Вход/Выход	12	GBE_MDI0+	GBE	Вход/Выход
13	GBE_LINK#	GBE	Выход	14	GBE_ACT#	GBE	Выход
15	GBE_CTREF	GBE	Выход	16	SUS_S5#	PWR_MGMT	Выход
17	WAKE#	PWR_MGMT	Вход	18	SUS_S3#	PWR_MGMT	Выход
19	GPO0(SUS_STAT#)	PWR_MGMT	Выход	20	PWRBTN#	PWR_MGMT	Вход
21	SLP_BTN#/GPII1	PWR_MGMT	Вход	22	LID_BTN#/GPII0	PWR_MGMT	Вход
23	GND		Питание	24	GND		Питание
25	GND		Питание	26	PWGIN	PWR_MGMT	Вход
27	BATLOW#/GPII2	PWR_MGMT	Вход	28	RSTBTN#	PWR_MGMT	Вход
29	SATA0_TX+	SATA	Выход	30	SATA1_TX+	SATA	Выход
31	SATA0_TX-	SATA	Выход	32	SATA1_TX-	SATA	Выход
33	SATA_ACT#	SATA	Выход	34	GND		Питание
35	SATA0_RX+	SATA	Вход	36	SATA1_RX+	SATA	Вход
37	SATA0_RX-	SATA	Вход	38	SATA1_RX-	SATA	Вход
39	GND		Питание	40	GND		Питание
41	BIOS_DIS#/BOOT_ALT#	BOOT	Вход	42	SDIO_CLK#	SDIO	Выход
43	SDIO_CD#	SDIO	Вход/Выход	44	reserved (SDIO_LED)
45	SDIO_CMD	SDIO	Вход/Выход	46	SDIO_WP	SDIO	Вход/Выход
47	SDIO_PWR#	SDIO	Выход	48	SDIO_DAT1	SDIO	Вход/Выход
49	SDIO_DAT0	SDIO	Вход/Выход	50	SDIO_DAT3	SDIO	Вход/Выход
51	SDIO_DAT2	SDIO	Вход/Выход	52	reserved (SDIO_DAT5)
53	reserved (SDIO_DAT4)			54	reserved (SDIO_DAT7)
55	reserved (SDIO_DAT6)			56	USB_OTG_PEN (RSVD)	USB	Выход
57	GND		Питание	58	GND		Питание
59	HDA_SYNC/I2S_WS	AUDIO	Выход	60	SMB_CLK/GP1_I2C_CLK	MISC	Вход/Выход
61	HDA_RST#/I2S_RST#	AUDIO	Выход	62	SMB_DAT/GP1_I2C_DAT	MISC	Вход/Выход
63	HDA_BITCLK/I2S_CLK	AUDIO	Выход	64	SMB_ALERT#	MISC	Вход/Выход
65	HDA_SDI/I2S_SDI	AUDIO	Вход	66	GP0_I2C_CLK (I2C_CLK)	MISC	Вход/Выход
67	HDA_SDO/I2S_SDO	AUDIO	Выход	68	GP0_I2C_DAT (I2C_DAT)	MISC	Вход/Выход
69	THRM#	MISC	Вход	70	WDTRIG#	MISC	Вход
71	THRMTRIP#	MISC	Выход	72	WDOUT	MISC	Выход
73	GND		Питание	74	GND		Питание
75	USB_P7-/USB_SSTX0-	USB	Вход/Выход	76	USB_P6-/USB_SSRX0-	USB	Вход/Выход
77	USB_P7+/USB_SSTX0+	USB	Вход/Выход	78	USB_P6+/USB_SSRX0+	USB	Вход/Выход
79	USB_6_7_OC#	USB	Вход	80	USB_4_5_OC#	USB	Вход
81	USB_P5-/USB_SSTX2-	USB	Вход/Выход	82	USB_P4-/USB_SSRX2-	USB	Вход/Выход
83	USB_P5+/USB_SSTX2+	USB	Вход/Выход	84	USB_P4+/USB_SSRX2+	USB	Вход/Выход
85	USB_2_3_OC#	USB	Вход	86	USB_0_1_OC#	USB	Вход
87	USB_P3-	USB	Вход/Выход	88	USB_P2-	USB	Вход/Выход
89	USB_P3+	USB	Вход/Выход	90	USB_P2+	USB	Вход/Выход
91	USB_VBUS (USB_CC)	USB	Вход	92	USB_ID	USB	Вход
93	USB_P1-	USB	Вход/Выход	94	USB_P0-	USB	Вход/Выход
95	USB_P1+	USB	Вход/Выход	96	USB_P0+	USB	Вход/Выход
97	GND		Питание	98	GND		Питание
99	eDP0_TX0+/LVDS_A0+	LVDS/eDP	Выход	100	eDP1_TX0+/LVDS_B0+	LVDS/eDP	Выход
101	eDP0_TX0-/LVDS_A0-	LVDS/eDP	Выход	102	eDP1_TX0-/LVDS_B0-	LVDS/eDP	Выход
103	eDP0_TX1+/LVDS_A1+	LVDS/eDP	Выход	104	eDP1_TX1+/LVDS_B1+	LVDS/eDP	Выход
105	eDP0_TX1-/LVDS_A1-	LVDS/eDP	Выход	106	eDP1_TX1-/LVDS_B1-	LVDS/eDP	Выход
107	eDP0_TX2+/LVDS_A2+	LVDS/eDP	Выход	108	eDP1_TX2+/LVDS_B2+	LVDS/eDP	Выход
109	eDP0_TX2-/LVDS_A2-	LVDS/eDP	Выход	110	eDP1_TX2-/LVDS_B2-	LVDS/eDP	Выход
111	LVDS_PPEN	LVDS/eDP	Выход	112	LVDS_BLEN	LVDS/eDP	Выход
113	eDP0_TX3+/LVDS_A3+	LVDS/eDP	Выход	114	eDP1_TX3+/LVDS_B3+	LVDS/eDP	Выход
115	eDP0_TX3-/LVDS_A3-	LVDS/eDP	Выход	116	eDP1_TX3-/LVDS_B3-	LVDS/eDP	Выход
117	GND		Питание	118	GND		Питание
119	eDP0_AUX+/LVDS_A_CLK+	LVDS	Выход	120	eDP1_AUX+/LVDS_B_CLK+	LVDS	Вход/Выход
121	eDP0_AUX-/LVDS_A_CLK-	LVDS	Выход	122	eDP1_AUX-/LVDS_B_CLK-	LVDS	Вход/Выход
123	LVDS_BLT_CTRL/GP_PWM_OUT0	LVDS/eDP	Выход	124	GP_1-Wire_Bus/HDMI_CEC (RSVD)	HDMI/DP	Вход/Выход
125	LVDS_DID_DAT/GP_I2C_DAT	LVDS	Вход/Выход	126	eDP0_HPD#/LVDS_BLC_DAT	LVDS	Вход/Выход
127	LVDS_DID_CLK/GP_I2C_CLK	LVDS	Вход/Выход	128	eDP1_HPD#/LVDS_BLC_CLK	LVDS	Вход/Выход
129	CAN0_TX	CAN	Выход	130	CAN0_RX	CAN	Вход
131	DP_LANE3+/TMDS_CLK+ (SDVO_BCLK+)	HDMI/DP	Выход	132	USB_SSTX1- (SDVO_INT+)	USB	Выход
133	DP_LANE3-/TMDS_CLK- (SDVO_BCLK-)	HDMI/DP	Выход	134	USB_SSTX1+ (SDVO_INT-)		Выход
135	GND		Питание	136	GND		Питание
137	DP_LANE1+/TMDS_LANE1+ (SDVO_GREEN+)	HDMI/DP	Выход	138	DP_AUX+ (SDVO_FLDSTALL+)	DP	Вход/Выход
139	DP_LANE1-/TMDS_LANE1- (SDVO_GREEN-)	HDMI/DP	Выход	140	DP_AUX- (SDVO_FLDSTALL-)	DP	Вход/Выход
141	GND		Питание	142	GND		Питание
143	DP_LANE2+/TMDS_LANE0+ (SDVO_BLUE+)	HDMI/DP	Выход	144	USB_SSRX1- (SDVO_TVCLKIN+)	USB	Вход
145	DP_LANE2-/TMDS_LANE0- (SDVO_BLUE-)	HDMI/DP	Выход	146	USB_SSRX1+ (SDVO_TVCLKIN-)	USB	Вход
147	GND		Питание	148	GND		Питание
149	DP_LANE0+/TMDS_LANE2+ (SDVO_RED+)	HDMI/DP	Выход	150	HDMI_CTRL_DAT (SDVO_CTRL_DAT)	HDMI/DP	Вход/Выход
151	DP_LANE0-/TMDS_LANE2- (SDVO_RED-)	HDMI/DP	Выход	152	HDMI_CTRL_CLK (SDVO_CTRL_CLK)	HDMI/DP	Вход/Выход
153	HDMI_HPD#	HDMI/DP	Вход	154	DP_HPD#	DP	Вход
155	PCIE_CLK_REF+	PCI-E	Выход	156	PCIE_WAKE#	PCI-E	Вход
157	PCIE_CLK_REF-	PCI-E	Выход	158	PCIE_RST#	PCI-E	Выход
159	GND		Питание	160	GND		Питание
161	PCIE3_TX+	PCI-E	Выход	162	PCIE3_RX+	PCI-E	Вход
163	PCIE3_TX-	PCI-E	Выход	164	PCIE3_RX-	PCI-E	Вход
165	GND		Питание	166	GND		Питание
167	PCIE2_TX+	PCI-E	Выход	168	PCIE2_RX+	PCI-E	Вход
169	PCIE2_TX-	PCI-E	Выход	170	PCIE2_RX-	PCI-E	Вход
171	UART0_TX (EXCD0_PERST#)	UART	Выход	172	UART0_RTS# (EXCD1_PERST#)	UART	Выход
173	PCIE1_TX+	PCI-E	Выход	174	PCIE1_RX+	PCI-E	Вход
175	PCIE1_TX-	PCI-E	Выход	176	PCIE1_RX-	PCI-E	Вход
177	UART0_RX (EXCD0_CPPE#)	UART	Вход	178	UART0_CTS# (EXCD1_CPPE#)	UART	Вход
179	PCIE0_TX+	PCI-E	Выход	180	PCIE0_RX+	PCI-E	Вход
181	PCIE0_TX-	PCI-E	Выход	182	PCIE0_RX-	PCI-E	Вход
183	GND		Питание	184	GND		Питание
185	LPC_AD0/GPIO0	LPC	Вход/Выход	186	LPC_AD1/GPIO1	LPC	Вход/Выход
187	LPC_AD2/GPIO2	LPC	Вход/Выход	188	LPC_AD3/GPIO3	LPC	Вход/Выход
189	LPC_CLK/GPIO4	LPC	Вход/Выход	190	LPC_FRAME#/GPIO5	LPC	Вход/Выход
191	SERIRQ/GPIO6	LPC	Вход/Выход	192	LPC_LDRQ#/GPIO7	LPC	Вход/Выход
193	VCC_RTC		Вход	194	SPKR/GP_PWM_OUT2		Выход
195	FAN_T_IN/GP_TIMER_IN	MISC	Вход	196	FAN_OUT/GP_PWM_OUT1	MISC	Выход
197	GND		Питание	198	GND		Питание
199	SPI_MOSI	SPI	Выход	200	SPI_CS0#	SPI	Выход
201	SPI_MISO	SPI	Вход	202	SPI_CS1#	SPI	Выход
203	SPI_SCK	SPI	Выход	204	MFG_NC4	MFG	Вход
205	VCC_5V_SB		Вход	206	VCC_5V_SB		Вход
207	MFG_NC0	MFG	Вход	208	MFG_NC2	MFG	Вход
209	MFG_NC1	MFG	Выход	210	MFG_NC3	MFG	Вход
211	NC (VCC)			212	NC (VCC)
213	NC (VCC)			214	NC (VCC)
215	NC (VCC)			216	NC (VCC)
217	NC (VCC)			218	NC (VCC)
219	VCC		Вход	220	VCC		Вход
221	VCC		Вход	222	VCC		Вход
223	VCC		Вход	224	VCC		Вход
225	VCC		Вход	226	VCC		Вход
227	VCC		Вход	228	VCC		Вход
229	VCC		Вход	230	VCC		Вход

INMYS WIKI

Инструменты пользователя

Инструменты сайта

Боковая панель

Содержание

NMS-uQ7-IMX8M v1.1 ds-ru

Краткое описание возможностей

Структурная схема модуля

Дерево питания

Механические характеристики

Основные аппаратные компоненты

Расположение компонентов на плате

Вид сверху

Вид снизу

Процессор

Память

ОЗУ

Флэш-память

ЭСППЗУ

Питание

ИС управления питанием (PMIC)

Часы реального времени (RTC)

WIFI

CAN контроллер

USB3.0->SATA мост

Gigabit Ethernet PHY

MIPIDSI->2LVDS мост

Внешние разъемы

Разъем QSeven

Разъем для подключения камеры

Разъем для подключения WIFI антенны

Интерфейсы

WIFI

MIPI CSI2

USB

PCIe

Буфер синхронизации PCIe

SATA (USB3.0->SATA мост)

Gigabit Ethernet

SDIO

UART

I2C

SPI

CAN

HDMI

Аудио AC97 (SAI)

LVDS (MIPI DSI -> LVDS)

LPC и GPIO

Разные сигналы

Сигналы управления питанием

Управления вентилятором

Сигналы управления системой защиты от перегрева

Другие сигналы

Производственные сигналы

Сигналы заземления (GND)

Сигналы питания

Неподключенные и зарезервированные сигналы

Внутренние и отладочные интерфейсы связи

Отладочный UART

I2C

RESET

CLK

Приложение 1

Инструменты страницы
