ТЗ на модуль NMS-NV-RK3568 V1
Функциональные требования

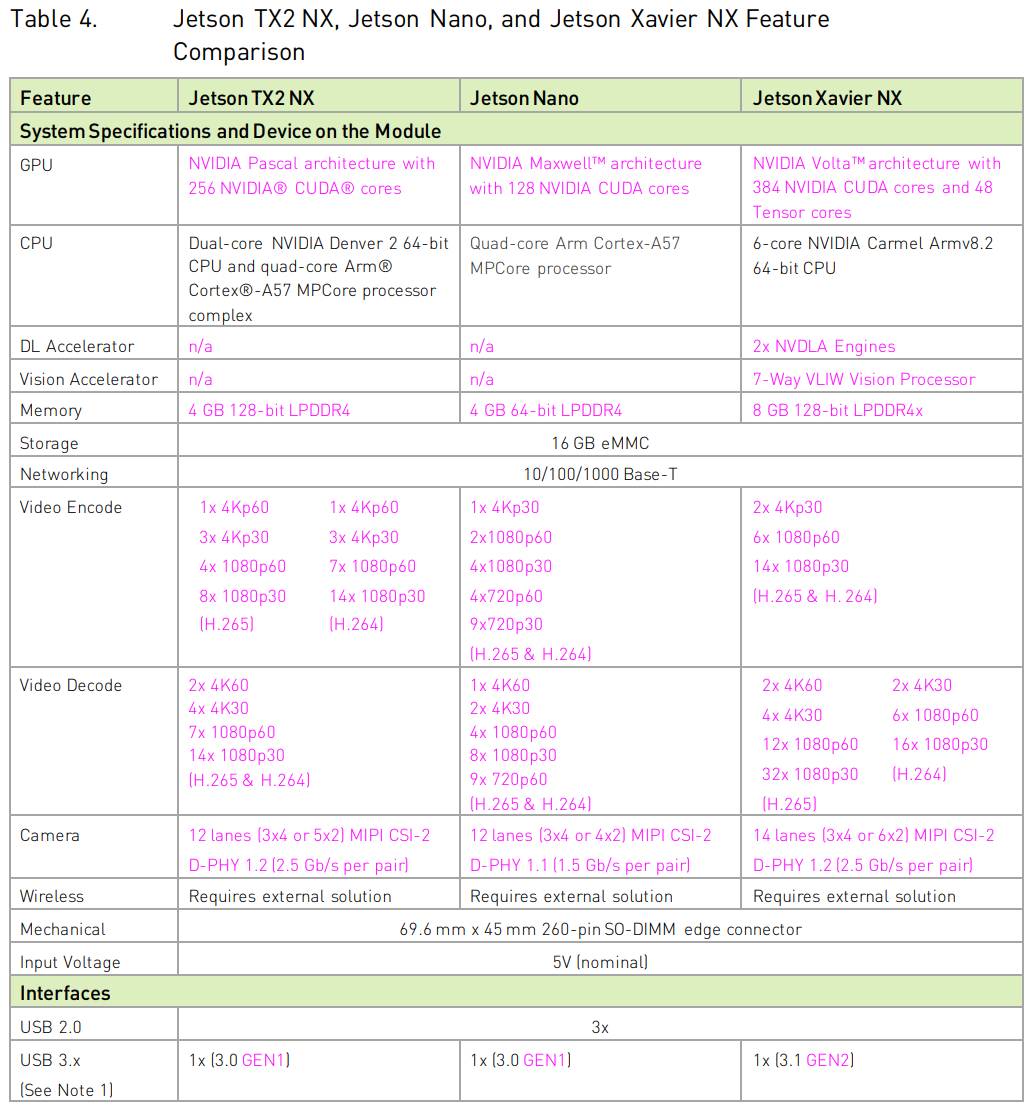

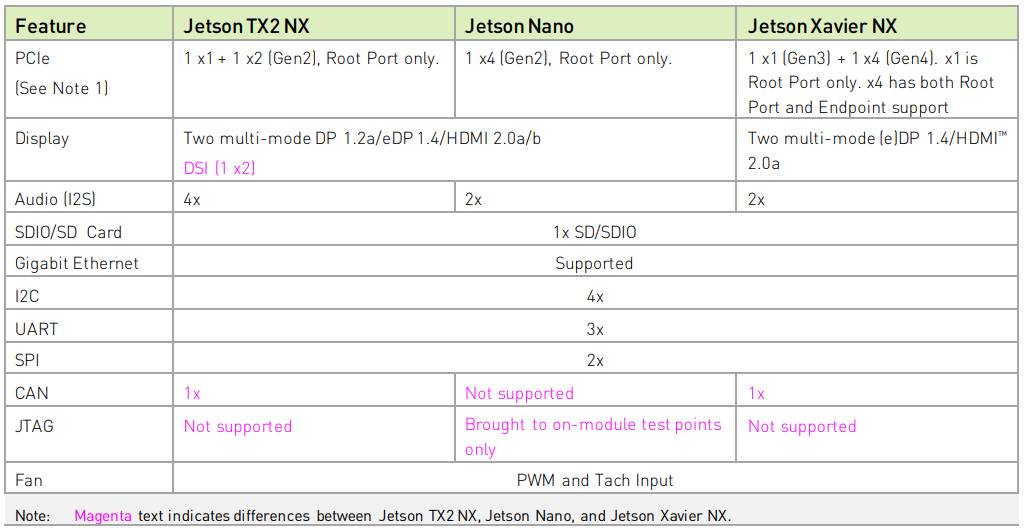

Аналог SOM от Nvidia Jetson Nano, Jetson Xavier NX, Jetson TX2 на Процессоре Rockchip RK3568
| Jetson Nano | Jetson TX2 | Jetson Xavier NX | |
|---|---|---|---|
| 69.6 x 45 mm | 69.6 x 45 mm | 69.6 x 45 mm | |
 |  |  |
 |
 |
Структурная схема
Основные компоненты
| CPU | RockChip | RK3568 | Rockchip RK3568 Datasheet V1.2-20210601.pdf | |
| PMIC | RockChip | rk809-5 | Rockchip RK809 Datasheet V1.7 20201014.pdf | |
| ETH PHY | Broadcom | bcm54210peb1imlg | 1 gbit RGMII -40…85 48-QFN (7x7x0.85) | MCS54210PE-DS01_8x8.pdf |
| LPDDR4 | Micron | MT53D512M32D2DS-053 | 16 gbit (2GB) -25…85 200-WFBGA (10×14.5×0.8) | 200b_z11m_non_auto_lpddr4_lpddr4x.pdf |
| EMMC | Kioxia | thgamrg7t13bail | 128 gbit (16GB) -25…85 153-WFBGA (11.5×13) | Kioxia_THGAMRG7T13BAIL_BiCS3 16GB_5_1_E_rev3_0_20200210.pdf Digikey |
| RTC | NXP | PCF8523TK/1,118 | PCF8523.pdf | |
| boost DCDC | Onsemi | FAN48623UC50X | 3-5.25V→5V | FAIR-S-A0000507963-1.pdf |
| buck DCDC | Onsemi | NCP1597BMNTWG | 5V→3V3 | NCP1597B-D.PDF |
| buck DCDC | Onsemi | FAN53200UC35X | 3-5.25→0.9 | FAN53200-D.PDF |
| buck DCDC | Diodes | PAM2305CGFADJ | 3-5.25→0.6 | PAM2305.pdf |
| PCIe CLK GEN | Diodes | PI6CG18401 | 25 MHz XTAL→4x 100MHz | PI6CG18401.pdf |
| SATA\USB3 SW | Texas Instruments | | SATA\USB3 switch 1:2 | hd3ss3202.pdf |
| NXP | CBTL02043A | CBTL02043BBQ,115.pdf |
Процессор
RAM
| Micron MT53D512M32D2DS-053 - 2 ГБ (16гбит) |
Предусмотреть вариант LPDDR4\LPDDR4x - изменение питания 1.1 \ 0.6 В
FLASH
| eMMC Kioxia THGAMRG7T13BAIL 16 ГБ 8bit |
SDCARD
| SDIO 3.0 4 bit |
RTC
| onboard discrete? |
Видеоинтерфейсы
| primary | HDMI | |
| secondary | MIPI DSI 4 lines | |
| third | eDP | |
Ethernet
| 1 x onboard Gigabit PHY DAPU? (RGMII) |
USB 2.0
| ?x host |
USB 3.0
| ?x device OTG |
PCIe 2.1
| ? lane |
PCIe 3.0
| ? lane |
UART
| ?x (console) |
CAN
| ?x |
SPI
| ?x |
I2C
| ?x |
PWM
| ?x |
GPIO
| ?x |
HW Reset
| +? |
ON\OFF
| +? |
входное питание
| 5В | (в SMARC 3-5В) |
PMIC
| RK809-5 |
RTC power
| ext |
Конструктивные требования
Формфактор
Nvidia SOM (Jetson Nano, Jetson Xavier NX, Jetson TX2)
Охлаждение
Предусмотреть 2 отверстия рядом с процессором для лучшего прижима\крепления радиатора
???
- Диаметр:
- KeepOut:
Примерный внешний вид
Разъёмы
System connector
Краевой разъём: SO-DIMM 260 PIN
Эксплуатационные? требования
| temp range | industrial | память, eMMC от -20 - это Industrial? |
|---|
Разное
Документация
| IC-MEM-LPDDR4 | ||||||
|---|---|---|---|---|---|---|
| link | ext | description | manufacturer | version | date | lang |
| 200b_z11m_non_auto_lpddr4_lpddr4x.pdf | LPDDR4/LPDDR4X SDRAM MT53D512M16D1, MT53D512M32D2, MT53D1024M32D4 200b: x16/x32 Features | Micron | D 3/20 EN | 2017 | EN | |
| IC-MEM-eMMC | ||||||
| link | ext | description | manufacturer | version | date | lang |
| Kioxia_THGAMRG7T13BAIL_BiCS3 16GB_5_1_E_rev3_0_20200210.pdf | 16GB EMMC 11.5×13 153ball | Kioxia | V3.0 | 2020.02 | EN | |
| IC-IF-ETH-PHY | ||||||
| link | ext | description | manufacturer | version | date | lang |
| BCM54210E-AN102-RDS.pdf | BCM54210E Design Guide | Broadcom | 2015.06 | EN | ||
| MCS54210PE-DS01_8x8.pdf | BCM54210E Datasheet | Broadcom | 2020.03 | EN | ||
| IC-IF-SWITCH | ||||||
| link | ext | description | manufacturer | version | date | lang |
| hd3ss3202.pdf | HD3SS3202 Two-Channel Differential 2:1/1:2 USB3.1 Mux/Demux SLASEO1A –MAY 2018–REVISED SEPTEMBER 2018 HD3SS3202IRSVR HD3SS3202IRSVT HD3SS3202RSVR HD3SS3202RSVT | Texas Instruments | rev. A | 2018.09 | EN | |
| IF-FREQ-CLKGEN | ||||||
| link | ext | description | manufacturer | version | date | lang |
| PI6CG18401.pdf | PI6CG18401 Diodes Very Low Power 4-Output PCIe Clock Generator With On-chip Termination | Diodes | rev 3-2 | 2022.01 | EN | |
| IC-FREQ-RTC | ||||||
| link | ext | description | manufacturer | version | date | lang |
| PCF8523.pdf | PCF8523 NXP Real-Time Clock (RTC) and calendar Rev. 7 — 28 April 2015 | NXP | rev. 7 | 2015.04 | EN | |
| IC-POW-DCDC | ||||||
| link | ext | description | manufacturer | version | date | lang |
| FAN53200-D.PDF | FAN53200 Onsemi TinyBuck Regulator, Digitally Programmable, 5 A, 2.4 MHz | Onsemi | rev. 3 | 2020.05 | EN | |
| FAIR-S-A0000507963-1.pdf | FAN48623 Onsemi (Fairchild) 2500 mA Boost DCDC with Bypass Mode | Onsemi (Fairchild) | rev. 1.7 | 2015.03 | EN | |
| NCP1597B-D.PDF | NCP1597B Onsemi Buck Regulator - Synchronous 1 MHz, 2 A | Onsemi | rev. 2 | 2019.08 | EN | |
| PAM2305.pdf | PAM2305 Diodes 1A STEP-DOWN DC-DC CONVERTER | Diodes | rev. 2-6 | 2013.01 | EN | |
