Аппаратные отличия ревизий модулей (V1, V2, V3, V4)
Определение ревизии программным способом
V1
Ревизия V1 - первые инженерные образцы для прототипирования, не рекомендуется для использования в серийных изделиях.
Отличить можно по ETH PHY:
cat /sys/class/net/eth0/phydev/phy_id 0x600d84a2 #v1 (broadcom) 0x4f51e91b #v2, v3, v4 (dapu)
V2, V3, V4
Добавлены GPIO для BOARD_ID:
| Rev\GPIO | GPIO3_A4 (BRD_ID_0) | GPIO3_C7 (BRD_ID_1) | CPIO3_C4 (BRD_ID_2) |
|---|---|---|---|
| V2 | 0 | 0 | 0 |
| V3 | 1 | 0 | 0 |
| V4 | 1 | 1 | 0 |
Определение ревизии визуально
| Rev | Фото | Комментарий | |
|---|---|---|---|

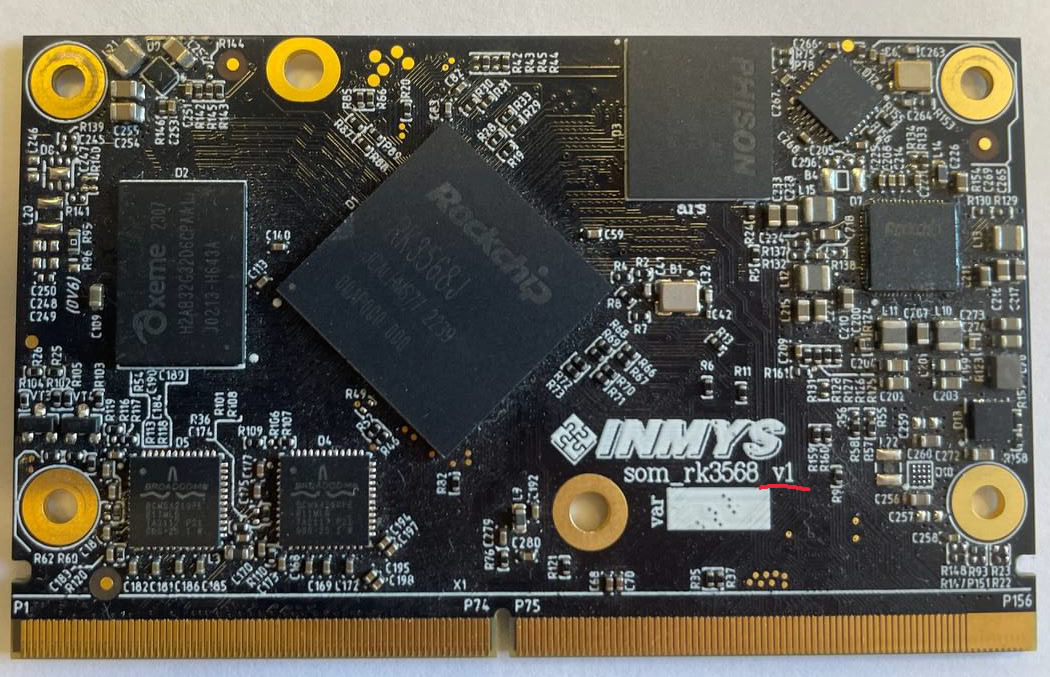

| V1 |  | ||

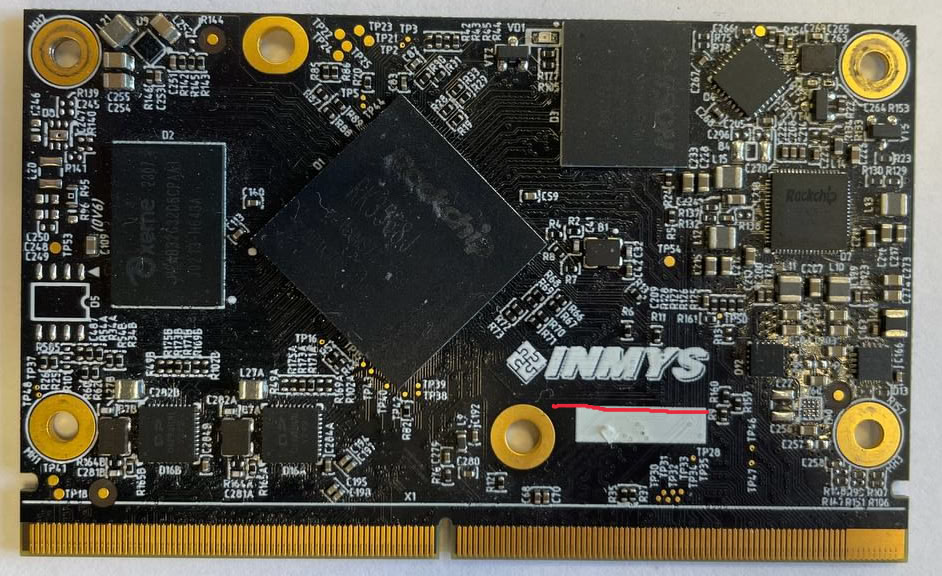

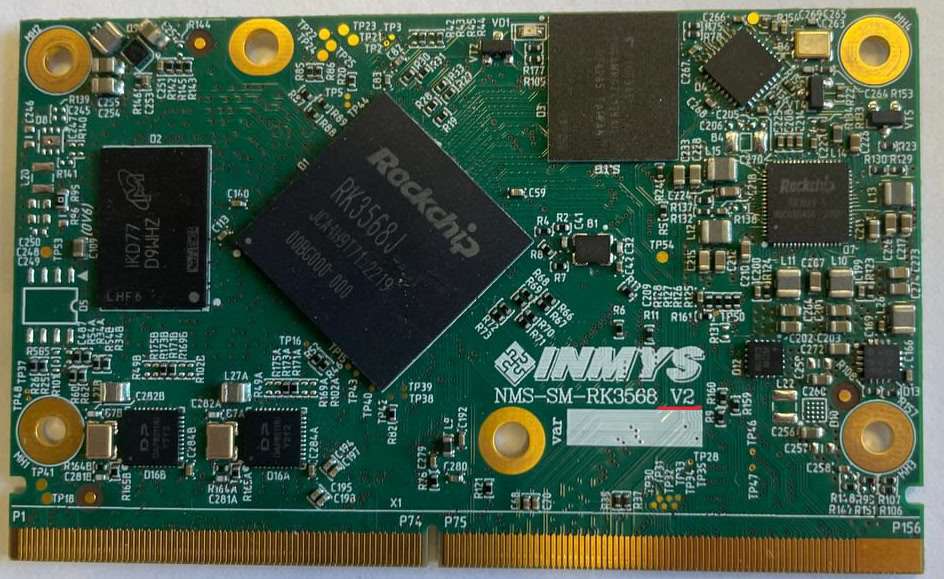

| V2 |  |  | Была партия PCB, на которой не прописано название и версия. Это V2 |

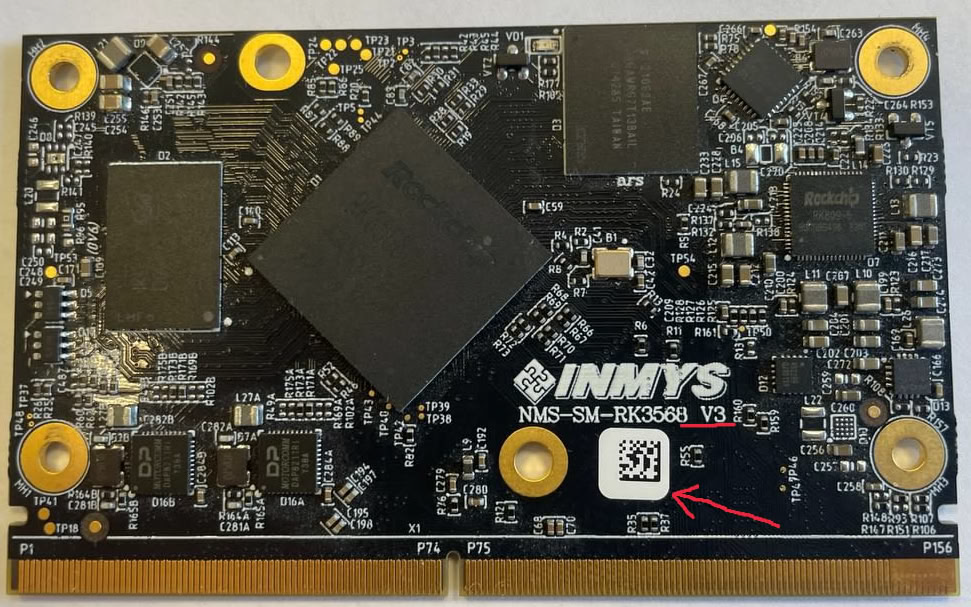

| V3 |  | С 2024 модули маркируются DATA-matrix (это не QR-code!, для сканирования с телефона нужна программа, которая понимает именно DATA-matrix). DATA-matrix содержит артикул + заводские идентификаторы(ID партии и номер внутри партии) | |
| V4 | Coming Soon | ||
Изменения на краевом разъеме SMARC 2.1 (MXM-III)
| MXM-III PIN | NAME by SMARC | CPU PIN | |||
|---|---|---|---|---|---|
| V1 | V2 | V3 | V4 | ||
| P112 | GPIO.4 | - | - | GPIO0_D4_d | GPIO0_D4_d |
| P113 | GPIO.5 | - | - | GPIO0_C7_d | GPIO0_C7_d |
| P114 | GPIO.6 | - | - | GPIO2_C1_d | GPIO2_C1_d |
| P115 | GPIO.7 | - | - | GPIO1_B0_d | GPIO1_B0_d |
| P116 | GPIO.8 | - | - | GPIO4_C1_d | GPIO4_C1_d |
| P117 | GPIO.9 | - | - | GPIO3_D0_d | GPIO3_D0_d |
| S123 | GPIO.12 | - | - | GPIO1_B2_d | GPIO1_B2_d |
| S133 | LCD0_VDD_EN | GPIO0_C7_d | GPIO0_C7_d | GPIO0_C7_d |  GPIO0_D5_d |
| S142 | GPIO.13 | - | - | GPIO1_B1_d | GPIO1_B1_d |
Детальная информация
Модули также содержат внутренние изменения (не влияющие на краевой разъем).
Например:
- В V2 заменены ETH PHY микросхемы (Broadcom → Dapu).
- В V3 на модуль добавлены I2C-EEPROM с EUI-48 (на I2C-GP шине).
- В V4 транзисторная логика работы сигналов CARRIER_PWR_ON# и CARRIER_STBY# заменена на резистивную.
…
Подробности:
