NMS-ITX-SM-LC v3 ds-ru


Вступление

Материнская плата NMS-ITX-SM-LC в формате miniITX предназначена для маршрутизации интерфейсных сигналов SMARC модулей NMS-SM-RK3568, NMS-SM-RK3588, NMS-SM-EL на внешние стандартные разъемы.


Технические характеристики

Таблица 1: Основные технические характеристики
USB 1 x USB 3.0 OTG
8 x USB 2.0
Сеть 2 x GbE LAN
PCI Express 1 x PCI-e 3.0
Последовательные порты 1 x Последовательный порт (UART → RS-232)
1 x Отладочная консоль (UART → USB)
Аудио и видео интерфейсы 1 x HDMI
1 x AUDIO (USB → AUDIO)
1 x LVDS
1 x DP
1 x MIPI-DSI
Другие интерфейсы 2 x CAN
5 x UART
5 x SATA
1 x SATA3.0 (M.2 KEY)
2 x I2C
1 x SPI
1 x JSPI_BIOS
1 x JSPK
1 x CPU_FAN
GPIO выводы
Напряжение питания +12 Вольт
Потребление TBD
Рабочая Температура -40°C…+85°C
Габаритные размеры 170 x 170 мм

Электрические характеристики

Входное питание +12В. Все требуемые напряжения преобразовываются из входного.


Механические характеристики

Размер платы : 170 х 170 мм.

Печатная плата состоит из 4 слоев, часть из которых являются заземляющими для подавления помех.

Рисунок 1: Габаритные размеры


Основные аппаратные компоненты

Расположение компонентов на плате

Вид сверху

Рисунок 2: Расположение компонентов на плате. Вид сверху


Таблица 2: Наименование компонентов на плате на верхней стороне
Позиционное
обозначение 		P/N Описание
D1, D34 ESD73034D_ Защита от электростатического разряда и перенапряжения (TVS/ESD)
D2 RS0102YH8 2-битный двунаправленный преобразователь уровня
D3, D4, D7, D13, D17, D18, D19, D44 DT1140-04LP-_ Защита от электростатического разряда и перенапряжения (TVS/ESD)
D8, D9 TPT1256-SO1R Приемопередатчик CAN шины
D10, VD3, VD4, VD11, VD12, VD26, VD27, VD28, VD29, VD30, VD31 ESD5302F Защита от электростатического разряда и перенапряжения (TVS/ESD)
D12, D23 TXS0108EPWR 8-разрядный двунаправленный преобразователь уровня
D14, D15 BL8033CB6TR Понижающий DC/DC-преобразователь 3А
D16 HS-100B Однокристальный USB аудио чип
D20, D25 SN74AVC4T245PWR 4-битный двухканальный преобразователь логического уровня
D21 PTN3356R1BS_ DP → VGA преобразователь
D22 CBTL02043ABQ.115 2:1 MUX/DEMUX переключатель
D24 CH334F 4х-портовый контроллер USB 2.0 HUB
D26, D28 NS4251 2х-канальный аудиоусилитель 3Вт
D27 AP2127K-ADJTRG1 Стабилизатора напряжения (CMOS)
D30 PCA9546APW.118 4х-канальный I2C разветвитель
D32 RS1T45XC6 Преобразователи логического уровня
D35 CH344Q USB → 4xUART преобразователь
D36, D37, D38, D39 MAX3243ECPWR RS232 трансивер (3/5 драйверов/приемников)
D40, D43, D47 RS2102XN Сдвоенный SPDT переключатель
D41 PTN3460BS/F6Y DP → VGA преобразователь
D42, D45 SGM2576YN5G Переключатель распределения питания
D46 AT24C02D-STUM-_ EEPROM память 2Кбит 1МГц
D49 JMB585 2xPCIe3.0 → 5xSATA преобразователь
D50 W25X20CLSNIG NOR FLASH память с SPI интерфейсом, объёмом 2 Мбит
U1 CH338F USB HUB 7 портов
U2, U3 SY81012VDC Понижающий DC-DC преобразователь 12А
U4 BL8028CB5TR Понижающий DC-DC преобразователь 1.5А
U6 CH340E USB → UART преобразователь

Вид снизу

На нижней стороне платы коомпоненты отсутствуют.


Расположение разъемов на плате

Рисунок 3: Разъемы



Вид сверху

Рисунок 4: Расположение разъемов на плате. Вид сверху


Таблица 3: Наименование компонентов на плате на верхней стороне
Позиционное
обозначение 		P\N Описание
BH1 BH820 BAT HOLDER CR2032
J1, J2 PJ-320D MIC_IN / LINE_OUT
X1 PLD-8 BOOT0/1/2/RECOV
X2 L-KLS1-229-5FK-B CONSOLE
X3 PLD-10 RST_BTN / PWR_BTN
X4 L-KLS1-285-1-N-1-R HDMI
X5 PLD-24 CAN/GPIO/ SER/I2C/+3V3
X6 AS0B826-S43B-7H SOM Connector
X7 L-KLS12-108-8P8C-1×1-2-G/Y-0-04 MDI (GBE0)
X8 PLD-14 GBE1
X9 1-2199230-5 SSD
X10, X54 PLS-3 +3.3V/+5V
X11 L-KLS1-3001-L USB3.0 OTG
X20 DJK-02A DC_IN1 (+12V)
X21 MF-4MA DC_IN2 (+12V)
X22, X43 B4B-XH-A SATA_PWR
X24 DS1014-30SF1B-B LVDS
X25, X36, X38, X40 BH-10 UART1/2/3/4
X28 B4B-PH-K-S_ JSPK
X34 47053-3000 CPU_FAN
X35, X37, X39, X41 PLD-6 JPCOM
X42 PLD-10 SATA LEDs
X44 L-KLS1-153-B USB2_HOST
X45, X46 B6B-PH-K-S_ INVERTER1/2
X47, X48, X49, X50, X55 PLS-3 CFG/DEVCFG
X51 ICD15S13E4GV00LF VGA
X52 PLS-2 SEL_EDP_LVDS
X53 DS1014-30SF1B-B eDP
X56, X57, X58 PLD-9-USB2 USB3/USB4/USB2
X59 2199230-4 WIFI
X61, X62, X63, X64, X65 HYCW01-SATA07-205B SATA1/2/3/4/5
X66 ACA-SPI-006-K01 JSPI_BIOS


Вид снизу

На нижней стороне платы разъемы отсутствуют.


Джамперы и Кнопки

Джамперы

На плате NMS-ITX-SM-LC предусмотрена возможность настройки в соответствии с потребностями пользователя с помощью джамперов.

Рисунок 5: Расположение джамперов и кнопок на плате


X52 - Выбор подключения eDP панели, либо LVDS

В один момент времени может работать либо eDP панель, либо LVDS. Выбор режима работы происходит через джампер X52.
Если джампер X52 не установлен (висит в воздухе), будет работать LVDS-выход.

Таблица 4: Включение подсветки панелей
Позиционное обозначение установленного джампера Конфигурация
X45 Подключение подсветки LVDS
X46 Подключение подсветки eDP

Кнопки

На плате NMS-ITX-SM-LC используются кнопки без фиксации FSM4JH фирмы TECONN.

Кнопка включения питания SW1

При нажитии этой кнопки плата NMS-ITX-SM-LC выполняет последовательность включения питания. Кнопка питания подключена к сигналу PWRBTN# процессорного модуля.

Кнопка сброса SW2

При нажитии этой кнопки происходит полный сброс модуля и компонентов, подключенных к плате. Кнопка сброса подключена к сигналу RSTBTN# процессорного модуля.

Распиновка разъемов

X20, X21 - Разъемы питания

На плате предусмотрено подача внешнего питания 2 способами: с помощью разъема для подключения адаптера (X20), а так же с помощью разъема питания Mini-Fit (X21).

Таблица 5: Разъем питания 1
Функция Питание
Позиционное обозначение X20
P/N DJK-02A
Назначение выводов
Вывод Описание
1 12_VIN
2 GND
3 GND
Таблица 6: Разъем питания 2
Функция Питание
Позиционное обозначение X21
P/N MF-4MA
Manufacturer
Назначение выводов
Вывод Описание
1 GND
2 GND
3 12V_IN
4 12V_IN

Разъемы интерфейсные

X59 - WIFI

Таблица 7: Разъем WIFI
Функция WIFI Card слот
Позиционное обозначение X59
P/N 1-2199230-5 фирмы TE
Назначение выводов
Вывод Описание Вывод Описание
1 GND 44 Unconnected
2 +V3P3S 45 GND
3 NetX59_3 46 Unconnected
4 +V3P3S 47 NetX59_47
5 NetX59_5 48 Unconnected
6 Unconnected 49 NetX59_49
7 GND 50 Unconnected
8 Unconnected 51 GND
9 Unconnected 52 NetR241_2
10 Unconnected 53 NetR244_2
11 Unconnected 54 Unconnected
12 Unconnected 55 Unconnected
13 Unconnected 56 Unconnected
14 Unconnected 57 GND
15 Unconnected 58 NetR239_1
16 Unconnected 59 Unconnected
17 Unconnected 60 NetR238_1
18 GND 61 Unconnected
19 Unconnected 62 Unconnected
20 Unconnected 63 GND
21 Unconnected 64 Unconnected
22 NetX59_22 65 Unconnected
23 Unconnected 66 Unconnected
32 NetX59_32 67 Unconnected
33 GND 68 Unconnected
34 NetX59_34 69 GND
35 NetX59_35 70 Unconnected
36 NetX59_36 71 Unconnected
37 NetX59_37 72 +V3P3S
38 Unconnected 73 Unconnected
39 GND 74 +V3P3S
40 Unconnected 75 GND
41 EXTM2_PER0_P S GND
42 Unconnected S GND
43 EXTM2_PER0_N

X9 - M.2 SATA

Таблица 8: Разъем SATA
Функция M.2 SATA
Позиционное
обозначение 		X9
P/N 1-2199230-5 фирмы TE
Назначение выводов
Вывод Описание Вывод Описание
1 GND(PRSNS_N) (PU +V3P3S) 36 Unconnected
2 +V3P3S 37 Unconnected
3 GND 38 DEV_SLEEP_PCIE (PD 0R)
4 +V3P3S 39 GND
5 Unconnected 40 Unconnected
6 Unconnected 41 SATA1_RX_P
7 Unconnected 42 Unconnected
8 Unconnected 43 SATA1_RX_N
9 GND 44 Unconnected
10 M2_LED_PCIE (PD 10K) 45 GND
11 Unconnected 46 Unconnected
12 +V3P3S 47 SATA1_TX_N
13 Unconnected 48 Unconnected
14 +V3P3S 49 SATA1_TX_P
15 GND 50 PERST
16 +V3P3S 51 GND
17 Unconnected 52 CLKREQ
18 +V3P3S 53 PCIE_REFCLK_N
19 Unconnected 54 Unconnected
20 Unconnected 55 PCIE_REFCLK_P
21 GND 56 Unconnected
22 Unconnected 57 GND
23 Unconnected 58 Unconnected
24 Unconnected CON KEY
25 Unconnected 67 Unconnected
26 Unconnected 68 Unconnected
27 GND 69 SATA_NMVE
28 Unconnected 70 +V3P3S
29 Unconnected 71 GND
30 Unconnected 72 +V3P3S
31 Unconnected 73 GND
32 Unconnected 74 +V3P3S
33 GND 75 GND
34 Unconnected 76 GND
35 Unconnected 77 GND

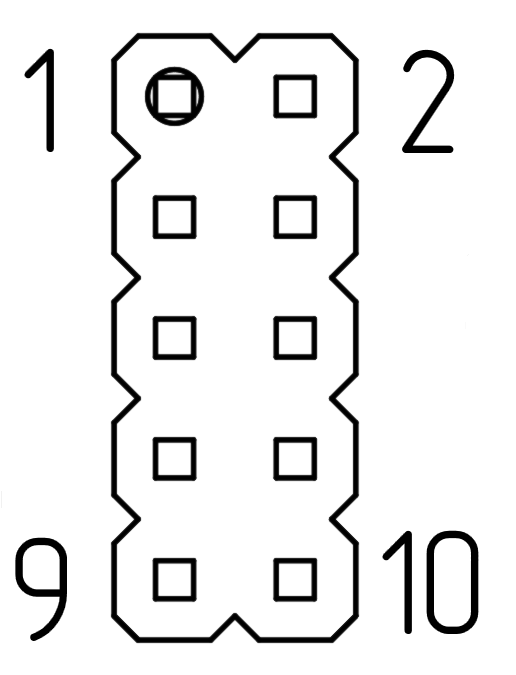

X42 - SATA LEDS

На плате предусмотрена реализация индикации жесткого диска (отображающение активности жесткого диска).

Таблица 9: Разъем X42
Функция GPIO
Позиционное обозначение X42
P/N PLD-10
Назначение выводов
Вывод Описание
1 GND
2 GPIO_6
3 GND
4 GPIO_7
5 GND
6 GPIO_8
7 GND
8 GPIO_9
9 GND
10 GPIO_10
Таблица 10: Разъем X42_SATA_LEDs
Jumper Описание
1-2 - LED1 +
3-4 - LED2 +
5-6 - LED3 +
7-8 - LED4 +
9-10 - LED5 +

X7 - Ethernet порт 0

Таблица 11: Разъем Гигабит Ethernet порт 0
Функция Разъем Гигабит Ethernet порт 0
Позиционное обозначение X7
P/N L-KLS12-108-8P8C-1×1-2-G/Y-0-04 фирмы KLS
Назначение выводов
Вывод Описание Вывод Описание
1 MDI_A_0_P 8 MDI_A_3_N
2 MDI_A_0_N 9 NetX7_9
3 MDI_A_1_P 10 NetR17_2
4 MDI_A_2_P 11 NetX7_11
5 MDI_A_2_N 12 NetR16_2
6 MDI_A_1_N 13 GND
7 MDI_A_3_P SH GND

X8 - Ethernet порт 1

Таблица 12: Разъем Гигабит Ethernet порт 1
Функция Разъем Гигабит Ethernet порт 1
Позиционное обозначение X8
P/N PLD-14
Назначение выводов
Вывод Описание Вывод Описание
1 GBE_1_0_P 8 GBE_1_3_N
2 GBE_1_0_N 9 GND
3 GBE_1_1_P 10 GND
4 GBE_1_1_N 11 NetR88_2
5 GBE_1_2_P 12 NetR141_1
6 GBE_1_2_N 13 3V3
7 GBE_1_3_P 14 3V3

CAN

Для подключения CAN интерфейса от процессорного модуля разъема X6 к внешней шине CAN
на материнской плате предусмотрен PHY шины CAN TPT1256-SO1R (D8, D9) фирмы 3PEAK и выведен на универсальный разъем PLD24 вместе с интерфейсами I2C, GPIO, UART.

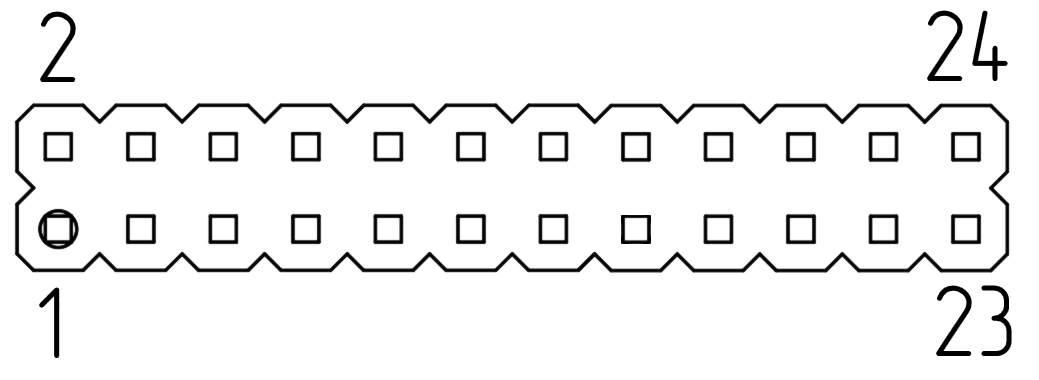

X5 - CAN порты 0,1
Таблица 13: Разъем CAN_I2C_GPIO_UART
Функция Разъем CAN_I2C_GPIO_UART
Позиционное обозначение X5
P/N PLD24
Назначение выводов
Вывод Описание Вывод Описание
1 CAN0_H 13 GPIO_3V3_1
2 CAN0_L 14 GPIO_3V3_3
3 CAN1_H 15 SER0_TX
4 CAN1_L 16 SER0_RX
5 GND 17 SER0_RTS
6 GND 18 SER0_CTS
7 SER3_TX_3V3 19 Unconnected
8 SER3_RX_3V3 20 Unconnected
9 +V3P3 21 Unconnected
10 +V3P3 22 Unconnected
11 GPIO_3V3_0 23 I2C_PM_SDA_3V3
12 GPIO_3V3_2 24 I2C_PM_SCL_3V3

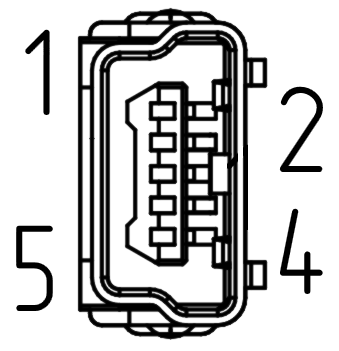

X2 - Отладочная консоль (мост USB-UART)

Для преобразования UART в USB используется контроллер USB-to-UART CH340E (U6) фирмы WCH.

Таблица 14: Разъем USB (USB-UART)
Функция Разъем USB (USB-UART)
Позиционное обозначение X2
P/N L-KLS1-229-5FK-B фирмы KLS
Назначение выводов
Вывод Описание
1 +VBUS_5V
2 USB_N
3 USB_P
4 Unconnected
5 GND

USB

На плате NMS-ITX-SM-EL доступно три интерфейса USB: 1xUSB 3.0 OTG и 8xUSB 2.0.

Для защиты от электромагнитных и электростатических разрядов, перегрузки по току используются USB-коммутаторы, TVS и ESD-диоды на линиях передачи данных и напряжения USB.

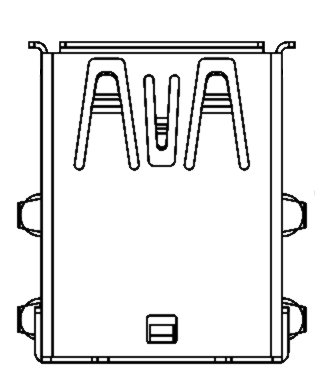

X11 - USB3 OTG
Таблица 15: Разъем USB3 OTG
Функция Разъем USB3 OTG
Позиционное обозначение X11
P/N L-KLS1-3001-L фирмы KLS
Назначение выводов
Вывод Описание Вывод Описание
1 +V5_USB3 11 NetVD3_2
2 NetVD4_2 12 NetVD3_1
3 NetVD4_1 13 GND
4 GND 14 NetD7_1
5 NetD4_1 15 NetD7_2
6 NetD4_2 16 GND
7 GND 17 NetD7_4
8 NetD4_4 18 NetD7_5
9 NetD4_5 19 GND
10 NetC16_1
X44 - USB2 HOST
Таблица 16: Разъем USB2.0 HOST
Функция Разъем USB2X2 HOST
Позиционное обозначение X44
P/N 72309-8044BLF фирмы AMPHENOL
Назначение выводов
Вывод Описание Вывод Описание
1 NetC14_1 1 NetC14_1
2 NetVD11_2 2 NetVD12_2
3 NetVD11_1 3 NetVD12_1
4 GND 4 GND
G GND
X56 - HUB_USB3, HUB_USB6
Таблица 17: Разъем USB3 OTG
Функция Разъем HUB_USB3, HUB_USB6
Позиционное обозначение X56
P/N PLD10
Назначение выводов
Вывод Описание
1 NetC241_1
2 NetC241_1
3 HUB_USB_6._N
4 HUB_USB_3._N
5 HUB_USB_6._P
6 HUB_USB_3._P
7 GND
8 GND
9 Unconnected
10 Unconnected
X57 - HUB_USB3, HUB_USB6
Таблица 18: Разъем USB3 OTG
Функция Разъем HUB_USB1, HUB_USB4
Позиционное обозначение X57
P/N PLD10
Назначение выводов
Вывод Описание
1 NetC242_1
2 NetC242_1
3 HUB_USB_4._N
4 HUB_USB_1._N
5 HUB_USB_4._P
6 HUB_USB_1._P
7 GND
8 GND
9 Unconnected
10 Unconnected
X58 - HUB_USB2, HUB_USB5
Таблица 19: Разъем USB3 OTG
Функция Разъем HUB_USB2, HUB_USB5
Позиционное обозначение X58
P/N PLD10
Назначение выводов
Вывод Описание
1 NetC243_1
2 NetC243_1
3 HUB_USB_2._N
4 HUB_USB_5._N
5 HUB_USB_2._P
6 HUB_USB_5._P
7 GND
8 GND
9 Unconnected
10 Unconnected

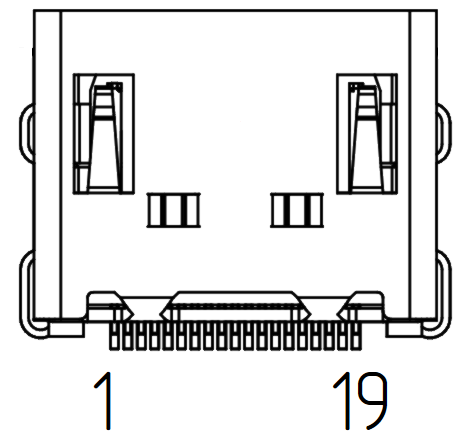

X4 - HDMI

Плата NMS-ITX-SM-ELC обеспечивает подключение процессорного модуля по мультимедийному интерфейсу высокой чёткости (HDMI) к внешним устройствам с помощью разъема X4.

Для подавления переходных напряжений и защиты сигналов от электростатических разрядов (ESD) используется TVS устройство TPD12S016PWR фирмы Texas Instruments.

Таблица 20: Разъем HDMI
Функция Разъем HDMI
Позиционное обозначение X4
P/N L-KLS1-285-1-N-1-R фирмы KLS
Назначение выводов
Вывод Описание Вывод Описание
1 NetD1_1 11 GND
2 GND 12 NetD34_5
3 NetD1_2 13 HDMI_CEC_X
4 NetD1_4 14 Unconnected
5 GND 15 HDMI_SCL_X
6 NetD1_5 16 HDMI_SDA_X
7 NetD34_1 17 GND
8 GND 18 HDMI+5V
9 NetD34_2 19 HDMI_HP_X
10 NetD34_4   GND_HDMI

eDP/LVDS

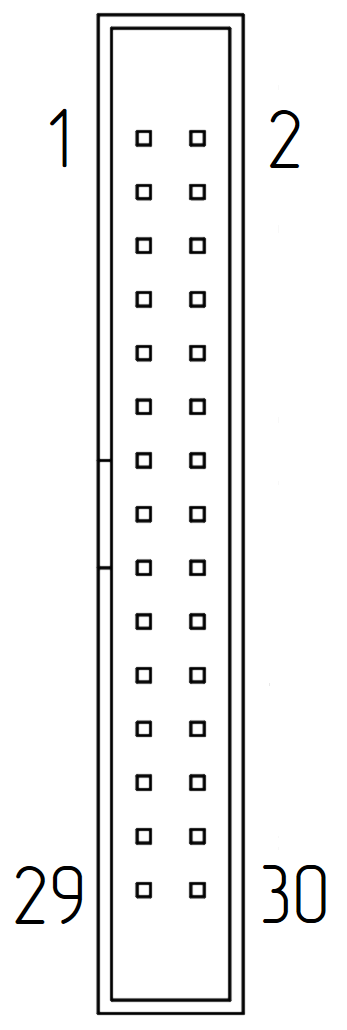

X24 - LVDS

Таблица 21: Разъем LVDS
Функция Разъем LVDS
Позиционное обозначение X24
P/N DS1014-30SF1B-B фирмы Connfly
Назначение выводов
Вывод Описание Вывод Описание
1 LCD_VCC 16 LVDS_1_D_CLK_P
2 LCD_VCC 17 LVDS_1_D_3_N
3 LCD_VCC 18 LVDS_1_D_3_P
4 Unconnected 19 LVDS_2_D_0_N
5 GND 20 LVDS_2_D_0_P
6 GND 21 LVDS_2_D_1_N
7 LVDS_1_D_0_N 22 LVDS_2_D_1_P
8 LVDS_1_D_0_P 23 LVDS_2_D_2_N
9 LVDS_1_D_1_N 24 LVDS_2_D_2_P
10 LVDS_1_D_1_P 25 GND
11 LVDS_1_D_2_N 26 GND
12 LVDS_1_D_2_P 27 LVDS_2_D_CLK_N
13 GND 28 LVDS_2_D_CLK_P
14 GND 29 LVDS_2_D_3_N
15 LVDS_1_D_CLK_N 30 LVDS_2_D_3_P

X53 - eDP

Таблица 22: Разъем eDP
Функция Разъем eDP
Позиционное обозначение X53
P/N DS1014-30SF1B-B фирмы Connfly
Назначение выводов
Вывод Описание Вывод Описание
1 EDP_VCC 16 EXT_EDP_AUX_P
2 EDP_VCC 17 Unconnected
3 EDP_VCC 18 Unconnected
4 EXT_EDP_HPD 19 Unconnected
5 GND 20 Unconnected
6 GND 21 Unconnected
7 EXT_EDP_0_N 22 Unconnected
8 EXT_EDP_0_P 23 Unconnected
9 EXT_EDP_1_N 24 Unconnected
10 EXT_EDP_1_P 25 GND
11 Unconnected 26 GND
12 Unconnected 27 Unconnected
13 GND 28 Unconnected
14 GND 29 Unconnected
15 EXT_EDP_AUX_N 30 Unconnected

X34 - Разъем для подключения вентилятора

Функция FAN
Позиционное обозначение X34
P/N 47053-3000
Назначение выводов
Вывод Описание
1 GND
2 +12V_FAN
3 FAN_TACHO
4 FAN_PWM

X6 - Разъем для подключения процессорного модуля

Распиновка разъема X6 согласно SMARC

Встроенные устройства

Элемент питания BH1

На плате NMS-ITX-SM-LC установлен держатель для литиевой батарейки (smd) BH820 формата CR2032 (с возможность установки перезаряжаемой батарейки), которая подает питание на RTC мезонинного модуля 3 Вольта.

Таблица 24: Элемент питания 3 Вольта
Функция Питание VRTC
Позиционное обозначение BH1
P/N BH820 фирмы EEMB
Назначение выводов Вывод Описание
1 +VBAT
2 GND
boards/nms-itx-sm-lc/v3_ru/start.1782107572.txt.gz · Последнее изменение: — Чистякова Юлия

Инструменты страницы

Если не указано иное, содержимое этой вики предоставляется на условиях следующей лицензии: CC Attribution-Share Alike 4.0 International
CC Attribution-Share Alike 4.0 International Donate Powered by PHP Valid HTML5 Valid CSS Driven by DokuWiki
